Система удаленного ввода/вывода

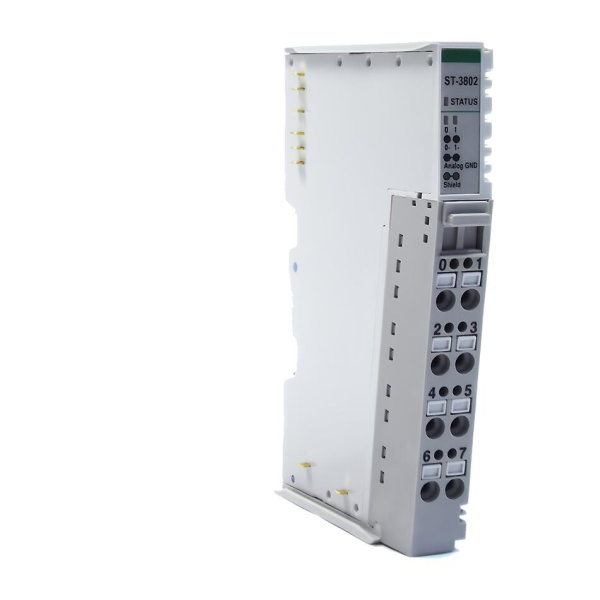

Модуль ввода аналоговых сигналов ST-3802 серии S рассчитан на 2 канала термопар TC и измерение малых напряжений. Модуль преобразует термопарные сигналы в цифровые значения для ПЛК; разрешение АЦП составляет 16 бит; Подключение полевых цепей выполняется через RTB 8.
Такое исполнение выбирают для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль аналогового ввода ST-3804 серии S рассчитан на 4 канала термопар TC и измерение малых напряжений. Модуль преобразует термопарные сигналы в цифровые значения для ПЛК; Подключение полевых цепей выполняется через RTB 8.
В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

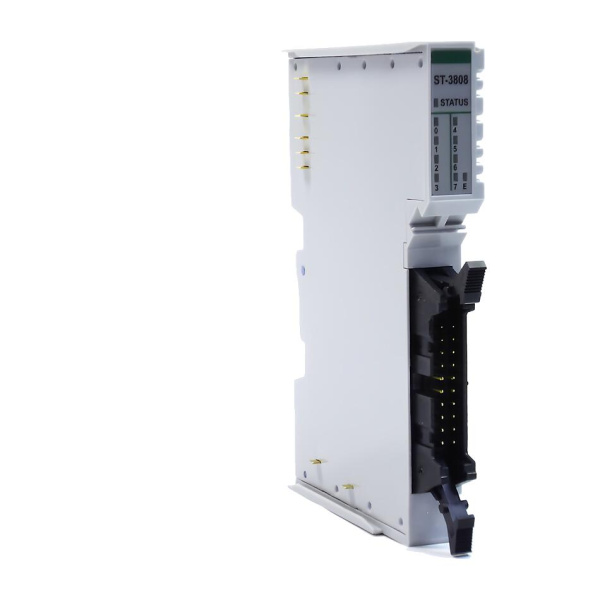

Модуль ввода аналоговых сигналов ST-3808 серии S рассчитан на 8 каналов термопар TC и измерение малых напряжений. Модуль преобразует термопарные сигналы в цифровые значения для ПЛК; Подключение полевых цепей выполняется через IDC 20.
Модуль подходит для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

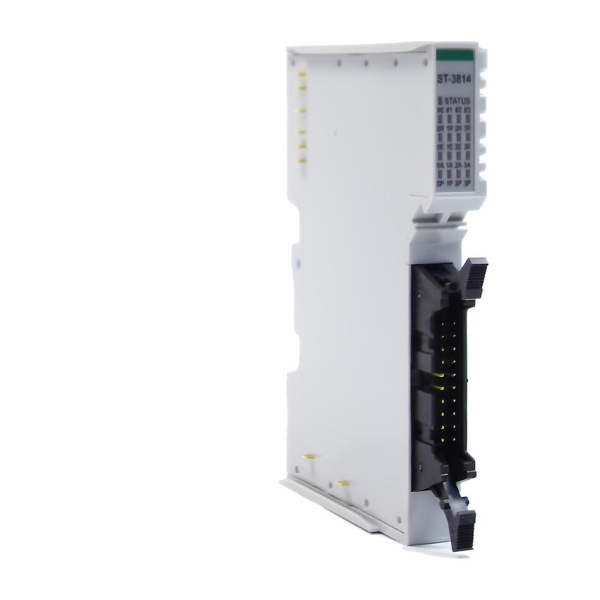

Модуль аналогового ввода ST-3814 серии S объединяет 4 термопарных входа, ПИД-регулирование и выходы SSR для твердотельных реле. Модуль выполняет измерение температуры и формирует управляющие сигналы; Подключение полевых цепей выполняется через IDC 20.
Модель применяют для локальных контуров регулирования температуры нагревателей, печей и термостатирующего оборудования. Встроенный ПИД-регулятор сокращает число отдельных устройств, а выход SSR предназначен для управления твердотельным реле. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

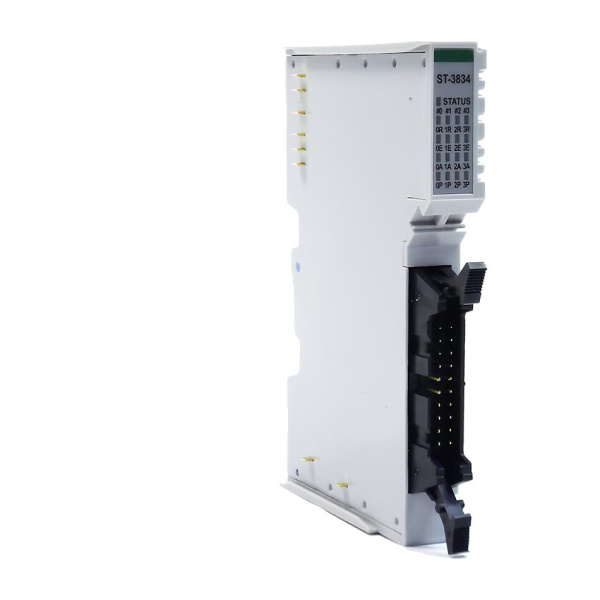

Модуль ввода аналоговых сигналов ST-3834 серии S объединяет 4 термопарных входа, ПИД-регулирование и аналоговые выходы 4...20 мА. Модуль выполняет измерение температуры и формирует управляющие сигналы; Подключение полевых цепей выполняется через IDC 20.
Такое исполнение выбирают для замкнутых контуров регулирования температуры с исполнительным устройством, принимающим сигнал 4...20 мА. При подборе проверяют тип температурного датчика, параметры ПИД-регулятора и диапазон входа привода или регулятора мощности. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль аналогового вывода ST-4112 серии S формирует 2 управляющих канала с диапазоном 0...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Модуль подходит для передачи пропорциональных команд частотным преобразователям, позиционерам, регуляторам и другим устройствам с токовым управляющим входом 0...20 мА. При подборе учитывают число каналов, диапазон управляющего входа оборудования, разрядность ЦАП, допустимую нагрузку и тип разъема. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

Модуль вывода аналоговых сигналов ST-4114 относится к серии S и рассчитан на 4 канала аналогового управления в диапазоне 0...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Модуль подходит для передачи пропорциональных команд частотным преобразователям, позиционерам, регуляторам и другим устройствам с токовым управляющим входом 0...20 мА. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

Модуль аналогового вывода ST-4212 серии S предназначен для формирования 2 аналоговых сигнала 4...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

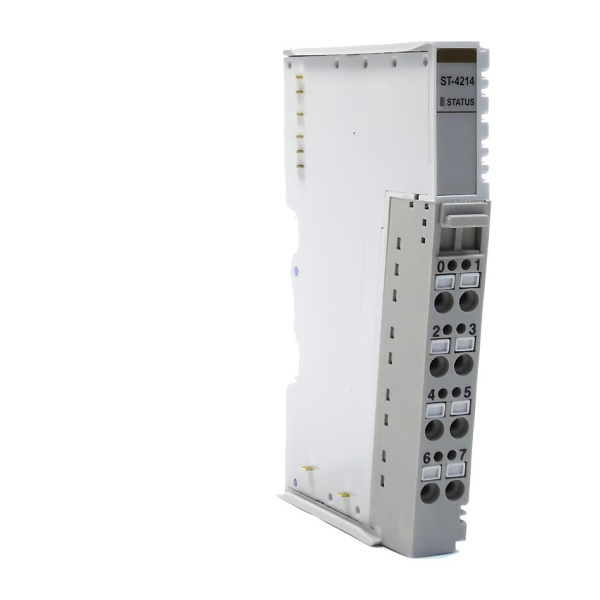

Модуль вывода аналоговых сигналов ST-4214 представляет собой 4-канальное устройство серии S для выдачи сигналов 4...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают диапазон команды, число каналов, допустимую нагрузку, требуемую плавность регулирования и тип подключения полевых цепей. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

Модуль аналогового вывода ST-4274 серии S формирует 4 управляющих канала с диапазоном 4...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через 3M Mini-Clamp.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают число каналов, диапазон управляющего входа оборудования, разрядность ЦАП, допустимую нагрузку и тип разъема. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

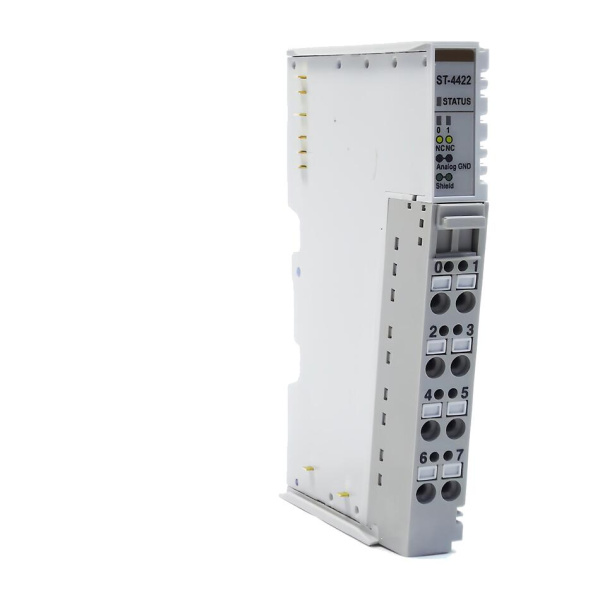

Модуль вывода аналоговых сигналов ST-4422 относится к серии S и рассчитан на 2 канала аналогового управления в диапазоне 0...10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

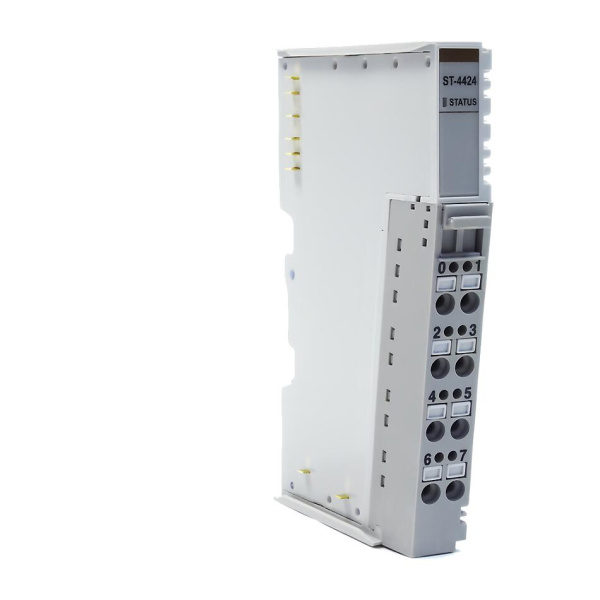

Модуль аналогового вывода ST-4424 серии S предназначен для формирования 4 аналоговых сигнала 0...10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

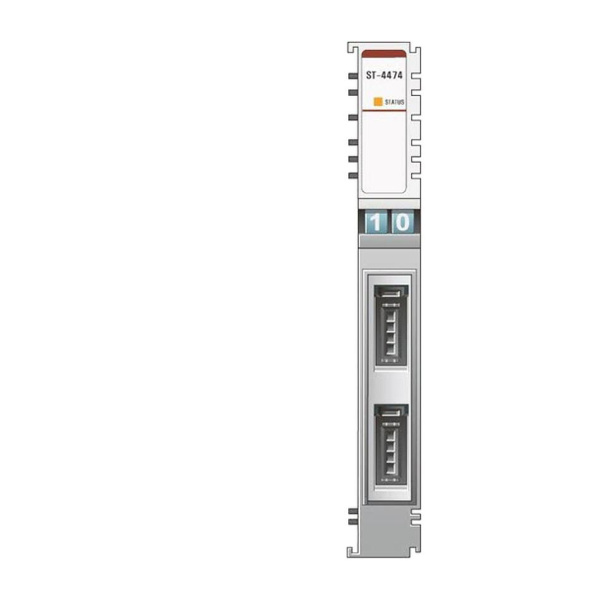

Модуль вывода аналоговых сигналов ST-4474 представляет собой 4-канальное устройство серии S для выдачи сигналов 0...10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через 3M Mini-Clamp.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают диапазон команды, число каналов, допустимую нагрузку, требуемую плавность регулирования и тип подключения полевых цепей. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

Модуль аналогового вывода ST-4491 серии S формирует 1 управляющий канал с диапазоном 0...10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают число каналов, диапазон управляющего входа оборудования, разрядность ЦАП, допустимую нагрузку и тип разъема. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

Модуль вывода аналоговых сигналов ST-4522 относится к серии S и рассчитан на 2 канала аналогового управления в диапазоне ±10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Двухполярный диапазон используют в системах, где направление или знак управляющего воздействия задается полярностью сигнала, например для сервоприводов и реверсивных исполнительных механизмов. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

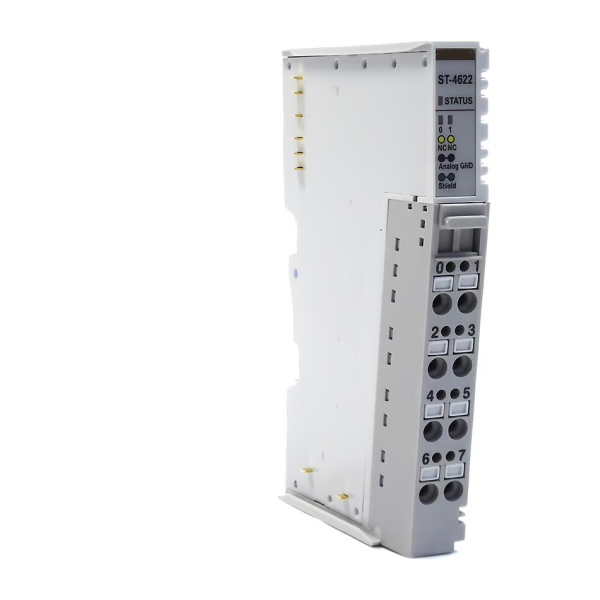

Модуль аналогового вывода ST-4622 серии S предназначен для формирования 2 аналоговых сигнала 0...5 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Диапазон 0...5 В применяют для задания уставок регуляторам, приводам и другим устройствам с совместимым низковольтным аналоговым входом. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

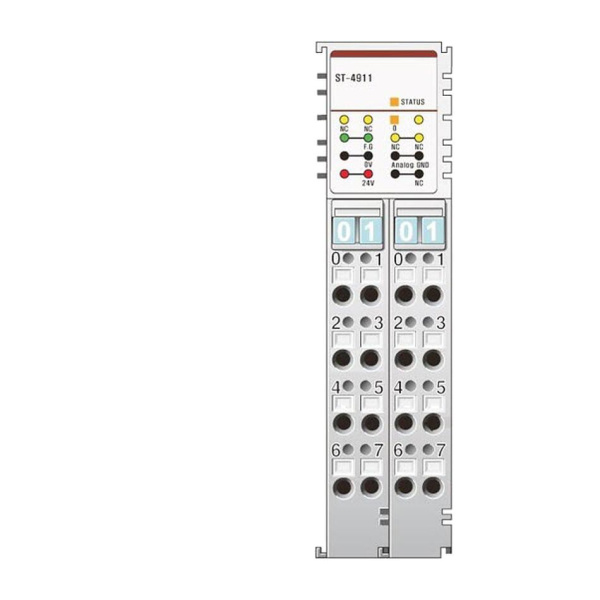

Модуль вывода аналоговых сигналов ST-4911 представляет собой 1-канальное устройство серии S для выдачи сигналов 0...1 А. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8. Допустимая нагрузка: 13 Ом.
Исполнение предназначено для оборудования с управляющим входом 0...1 А и нагрузкой 13 Ом. Выход следует использовать как нормированный управляющий сигнал в пределах спецификации, а не как источник питания силовой нагрузки. При подборе учитывают диапазон команды, число каналов, допустимую нагрузку, требуемую плавность регулирования и тип подключения полевых цепей. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.

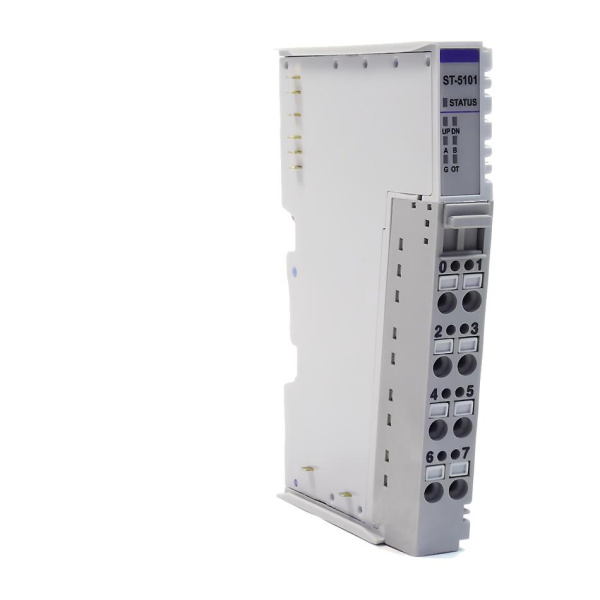

Высокоскоростной счетчик ST-5101 имеет один канал для аппаратного подсчёта быстрых импульсов и обработки сигнала энкодера, подключение выполняется через RTB 8. Модуль предназначен для станций ввода-вывода серии S.
Серия S снята с производства. CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать современную замену для подсчёта импульсов, частоты и положения.

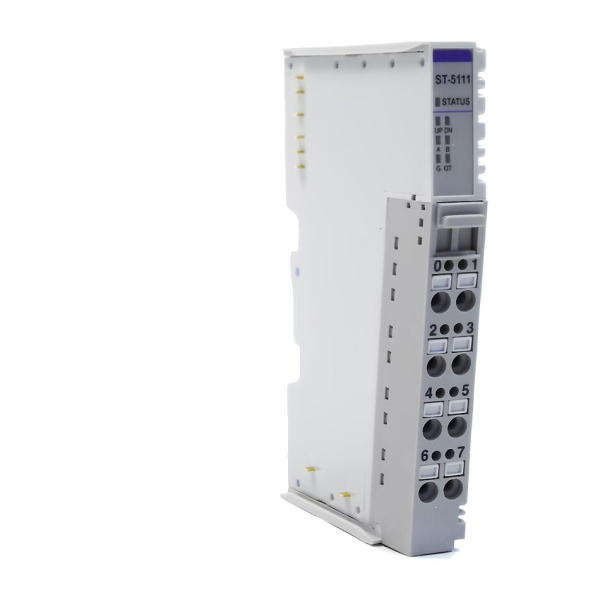

Высокоскоростной счетчик ST-5111 рассчитан на один канал счёта и обработку импульсных сигналов от датчиков и инкрементальных энкодеров. Полевые цепи подключаются через клеммник RTB 8.
Модель относится к снятой с производства серии S. CREVIS в России поддерживает действующие системы и подбирает совместимые решения для модернизации узлов счёта и контроля движения.

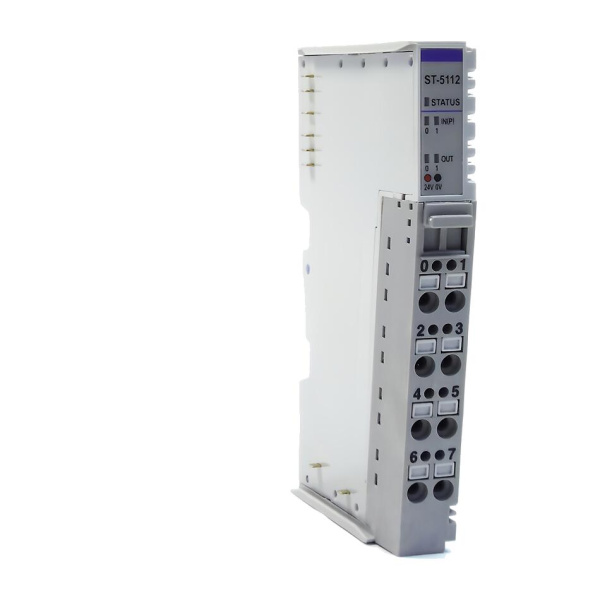

Высокоскоростной счетчик ST-5112 предоставляет два канала для аппаратного подсчёта импульсов, измерения частоты и обработки сигналов энкодеров. Подключение датчиков выполняется через RTB 8.
Серия S снята с производства, однако CREVIS в России продолжает её поддержку и помогает подобрать замену для существующих систем контроля скорости, направления и перемещения.
