Серверы COM-портов и шлюзы Modbus PLANET

Серверы COM-портов и шлюзы Modbus PLANET используются для подключения оборудования с интерфейсами RS-232, RS-422 и RS-485 к сети Ethernet. С их помощью к локальной сети подключают счетчики, ПЛК, частотные преобразователи, терминалы, контроллеры доступа, станки и другие устройства, не имеющие собственного Ethernet-порта.

В разделе объединены две группы оборудования. Серверы последовательных портов ICS передают данные между последовательным интерфейсом и сетью TCP/IP. Шлюзы MG и IMG предназначены для преобразования Modbus RTU или Modbus ASCII в Modbus TCP и обратно. Устройства решают близкие задачи, но обычно используются отдельно, а не устанавливаются последовательно.

Когда нужен сервер COM-портов

Сервер COM-портов применяют, когда оборудование передает данные через RS-232, RS-422 или RS-485, а получить к нему доступ нужно по Ethernet. В основных режимах сервер не разбирает прикладной протокол, а переносит последовательный поток данных через сеть TCP/IP.

Один из распространенных вариантов работы - виртуальный COM-порт. После установки драйвера удаленный интерфейс отображается в операционной системе как обычный COM-порт. Программу, которая раньше работала с локально подключенным оборудованием, в этом случае не требуется переделывать под сетевой обмен.

Серверы ICS также поддерживают TCP Server, TCP Client, UDP, RFC2217, Serial Telnet и Remote Pair. Последний режим позволяет соединить два последовательных устройства через существующую сеть:

RS-232/422/485 → ICS → Ethernet → ICS → RS-232/422/485

Режим Modbus Converter Server/Client предусмотрен у моделей ICS-110, ICS-120 и ICS-2100T. Его можно использовать для несложного преобразования Modbus, но для систем, где Modbus является основным протоколом обмена, предназначены специализированные шлюзы MG и IMG.

Когда нужен шлюз Modbus

Шлюз Modbus устанавливают между устройствами, использующими разные версии протокола. Например, SCADA-система отправляет запрос по Modbus TCP, а счетчик или частотный преобразователь принимает команды по Modbus RTU через RS-485. Шлюз преобразует сетевой запрос в последовательный кадр, передает его устройству и возвращает ответ в Ethernet.

Шлюзы MG и IMG работают в обоих направлениях. Через них Modbus TCP Master может обращаться к устройствам Modbus RTU/ASCII Slave, а последовательный Master - к устройствам Modbus TCP Slave. В зависимости от режима поддерживается до 32 соединений с устройствами Modbus TCP.

Чем отличается сервер COM-портов от шлюза Modbus

Если программа должна работать с обычным удаленным COM-портом или оборудование использует собственный последовательный протокол, выбирают сервер ICS. Для обмена между Modbus RTU/ASCII и Modbus TCP подходит шлюз MG или IMG.

Модели серверов и шлюзов PLANET

Серверы ICS и шлюзы MG/IMG выпускаются в схожих аппаратных исполнениях. В каталоге есть компактные модели на один или два последовательных порта и промышленные устройства на один, два или четыре порта.

Скорость последовательных интерфейсов настраивается в диапазоне от 50 бит/с до 921,6 кбит/с. Для каждого порта задаются скорость, количество бит данных, стоповые биты, контроль четности и управление потоком.

У моделей ICS-2100T и IMG-2100T разъем DB9 и клеммная колодка относятся к одному последовательному каналу. Через DB9 подключается RS-232, через клеммник - RS-422 или RS-485. Использовать их как два независимых порта нельзя.

Модели на два и четыре последовательных порта оснащены двумя разъемами RJ45 со встроенной функцией коммутации. Это позволяет последовательно подключать несколько устройств к одной Ethernet-линии без отдельного коммутатора возле каждого узла.

Стандартные и промышленные исполнения

ICS-110, ICS-120, MG-110 и MG-120 подходят для помещений со стабильной температурой. Они имеют металлический корпус, работают при температуре от -10 до +60 °C и могут устанавливаться отдельно, на стену или на DIN-рейку с помощью соответствующего крепления.

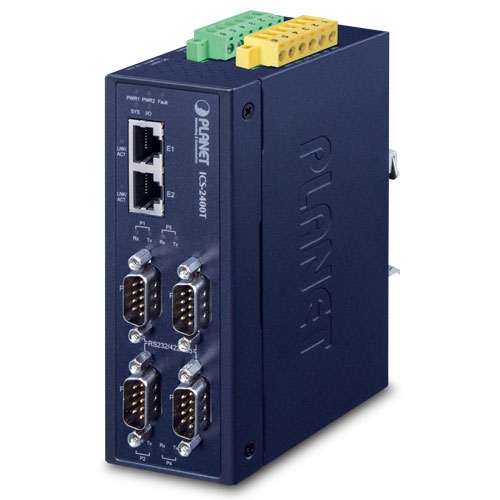

Промышленные модели с индексом T рассчитаны на температуру от -40 до +75 °C, монтаж на DIN-рейку или стену и питание от двух независимых источников. Корпуса моделей на один и два порта имеют степень защиты IP30, четырехпортовые ICS-2400T и IMG-2400T - IP40.

У ICS-2200T, ICS-2400T, IMG-2200T и IMG-2400T последовательные линии имеют гальваническую изоляцию и защиту от импульсных помех. Четырехпортовые модели дополнительно оснащены двумя дискретными входами и двумя выходами. Они могут контролировать состояние двери шкафа, аварийного контакта или другого внешнего сигнала и передавать сообщение о событии по сети.

Подключение RS-232, RS-422 и RS-485

RS-232 обычно используется для прямого соединения двух устройств на небольшом расстоянии. Такой интерфейс встречается у станков, терминалов, контроллеров, весового и лабораторного оборудования.

RS-422 использует дифференциальную линию и лучше переносит промышленные помехи. Отдельные пары проводов применяются для передачи и приема данных.

RS-485 подходит для подключения нескольких устройств к одной линии. Наиболее распространена двухпроводная полудуплексная схема, но оборудование может использовать и четырехпроводное подключение. Перед монтажом необходимо проверить схему, полярность линий и наличие согласующих резисторов.

Разъем DB9 не следует автоматически считать интерфейсом RS-232. В моделях PLANET через DB9 в зависимости от настройки могут работать RS-232, RS-422, двухпроводной или четырехпроводной RS-485.

Как выбрать сервер COM-портов или шлюз Modbus

Для подбора устройства достаточно указать модель подключаемого оборудования, используемый протокол, тип последовательного интерфейса, количество линий и условия установки. В CREVIS можно купить серверы COM-портов и шлюзы Modbus PLANET для стандартных помещений и промышленных объектов. Специалисты помогут проверить совместимость оборудования и выбрать модель с необходимым количеством портов.
