Артикул:
ST-4911

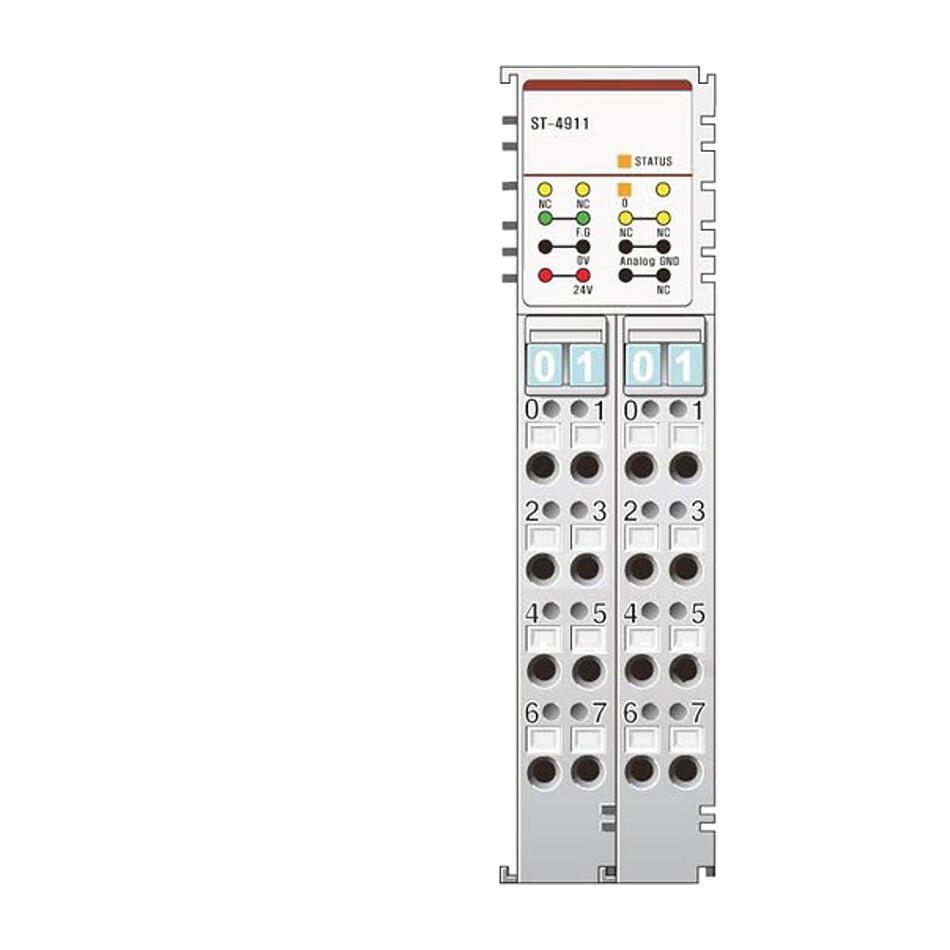

Модуль вывода аналоговых сигналов ST-4911 представляет собой 1-канальное устройство серии S для выдачи сигналов 0...1 А. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8. Допустимая нагрузка: 13 Ом.
Исполнение предназначено для оборудования с управляющим входом 0...1 А и нагрузкой 13 Ом. Выход следует использовать как нормированный управляющий сигнал в пределах спецификации, а не как источник питания силовой нагрузки. При подборе учитывают диапазон команды, число каналов, допустимую нагрузку, требуемую плавность регулирования и тип подключения полевых цепей. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Исполнение предназначено для оборудования с управляющим входом 0...1 А и нагрузкой 13 Ом. Выход следует использовать как нормированный управляющий сигнал в пределах спецификации, а не как источник питания силовой нагрузки. При подборе учитывают диапазон команды, число каналов, допустимую нагрузку, требуемую плавность регулирования и тип подключения полевых цепей. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Аналоговый вывод
Количество каналов
—
1
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное (несим.)
Горячая замена
?
Hot backup
—
Не поддерживается
Все характеристики
Характеристики выходов
| Количество каналов | 1 канал (Несимметричный, с общей землей) |
| Индикация |
1 зелёный индикатор статуса канала и 1 индикатор статуса модуля |
| Тип выходного сигнала | 0 ~ 1 А |
| Разрешение (точность) | 12 бит ЦАП: 0.24 мА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при 0 °С, 60 °С |
| Сопротивление нагрузки | 13 Ом |
| Время преобразования | 1 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 1 контакт (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 60 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 60 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 140 г |
| Габариты модуля | 24 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый вывод
Количество каналов
1
Тип разъема
RTB 8
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
