Артикул:
ST-4522
Модуль вывода аналоговых сигналов ST-4522 относится к серии S и рассчитан на 2 канала аналогового управления в диапазоне ±10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Двухполярный диапазон используют в системах, где направление или знак управляющего воздействия задается полярностью сигнала, например для сервоприводов и реверсивных исполнительных механизмов. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Двухполярный диапазон используют в системах, где направление или знак управляющего воздействия задается полярностью сигнала, например для сервоприводов и реверсивных исполнительных механизмов. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Аналоговый вывод
Количество каналов
—
2
Диапазон измерений
—
-10...10 В

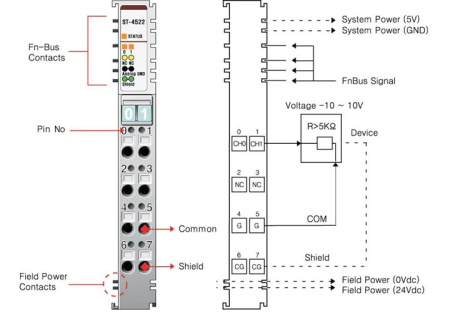

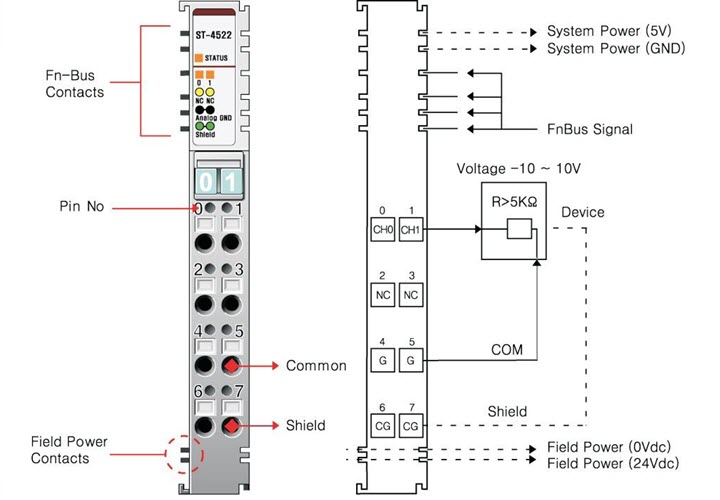

Тип разъема
—
RTB 8
Тип подключения
—
2-проводное (несим.)
Все характеристики
Характеристики выходов
| Количество каналов | 2 канала (Несимметричный, с общей землей) |
| Индикация |
2 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
| Тип выходного сигнала | -10 ~ 10 В DC |
| Разрешение (точность) | 12 бит ЦАП: 4.88 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при 0 °С, 60 °С |
| Сопротивление нагрузки | не менее 5 кОм |
| Время преобразования | 2 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 155 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 60 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый вывод
Количество каналов
2
Диапазон измерений
-10...10 В
Тип разъема
RTB 8
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
