Что такое KVM-переключатель
KVM-переключатель позволяет управлять несколькими компьютерами или серверами с одного рабочего места. Аббревиатура KVM означает Keyboard, Video, Mouse: клавиатура, монитор и мышь подключаются к переключателю, а оператор выбирает нужный сервер кнопкой на корпусе, сочетанием клавиш или через экранное меню. Переключатель принимает видеосигналы от подключенного оборудования и направляет команды клавиатуры и мыши на выбранный сервер. Обычный KVM позволяет управлять серверами с помощью монитора, клавиатуры и мыши, непосредственно подключённых к переключателю. IP KVM дополнительно поддерживает удалённое управление через Ethernet и позволяет видеть экран сервера и управлять им. Такой доступ не зависит от состояния операционной системы: администратор может работать с BIOS, контролировать загрузку и выполнять настройку, даже если Windows или Linux не отвечает.KVM-переключатели используют в серверных, телекоммуникационных шкафах, испытательных лабораториях и на промышленных объектах, где установлено несколько компьютеров. Вместо отдельного монитора, клавиатуры и мыши для каждого сервера достаточно одной консоли и комплекта соединительных кабелей.

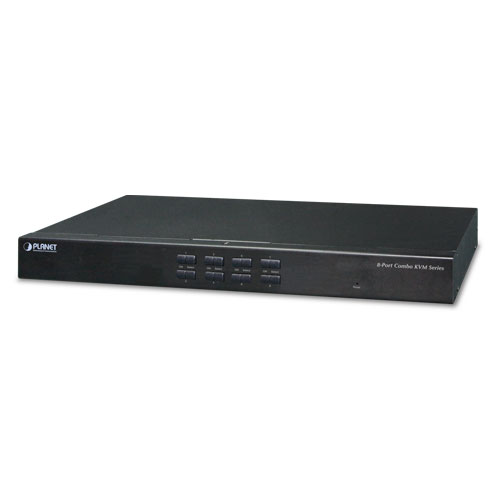

В разделе представлены две восьмипортовые модели PLANET. KVM-210-08 предназначен для локального управления, а IKVM-210-08 поддерживает локальный и удаленный доступ через IP-сеть. Для подключения серверов предлагаются кабели KVM-KC1-1.8 и KVM-KC1-3 длиной 1,8 и 3 м.
Как работает KVM-переключатель
Каждый сервер подключается к отдельному порту переключателя. Через KVM-кабель передаются видеосигнал VGA и команды клавиатуры и мыши по USB. К консольным разъемам подключаются общий монитор, клавиатура и мышь.Оператор выбирает активный сервер одним из трех способов:
- кнопкой на передней панели - для непосредственного переключения на нужный порт;
- сочетанием клавиш - без обращения к корпусу устройства;
- через OSD-меню - с отображением списка подключенных серверов на экране.
Индикаторы на передней панели показывают наличие подключенного оборудования и выбранный порт. Режим автоматического сканирования последовательно выводит изображение с разных серверов. Интервал переключения настраивается в пределах от 5 до 60 секунд. Обе модели поддерживают горячее подключение: сервер можно добавить или отключить без выключения самого KVM-переключателя. При двухуровневом каскадировании количество управляемых компьютеров увеличивается с 8 до 64.
Разница между KVM-210-08 и IKVM-210-08
| Параметр | KVM-210-08 | IKVM-210-08 |
|---|---|---|
| Тип устройства | Локальный KVM-переключатель | IP KVM-переключатель с локальным и удаленным доступом |
| Количество портов | 8 | 8 |
| Максимальное количество компьютеров | 64 при двухуровневом каскадировании | 64 при двухуровневом каскадировании |
| Локальное управление | Кнопки, сочетания клавиш, OSD-меню | Кнопки, сочетания клавиш, OSD-меню |
| Удаленное управление | Нет | Через TCP/IP с помощью веб-интерфейса или программы IPKVM |
| Сетевой интерфейс | Нет | 1×RJ45, 10/100/1000BASE-T |
| Максимальное разрешение локальной консоли | 2048×1536 | 2048×1536 |
| Максимальное разрешение удаленной консоли | Не применяется | 1920×1080 |
| Защита доступа | Пароль пользователя и пароль администратора | Учетные записи пользователей и администратора, шифрование AES, DES и 3DES |
| Поддерживаемые платформы | Windows, Linux, Sun и другие системы с VGA и USB или PS/2 | Windows, Linux, Sun и другие системы с VGA и USB или PS/2 |
| Питание | 9 В DC, 1 А | 9 В DC, 1 А |
| Корпус и монтаж | Металлический корпус, настольная установка или монтаж в стойку 1U | Металлический корпус, настольная установка или монтаж в стойку 1U |
| Размеры | 432×155×44 мм | 432×155×44 мм |
| Масса | 2,22 кг | 2,22 кг |
| Рабочая температура | От -10 до +50 °C | От -10 до +50 °C |

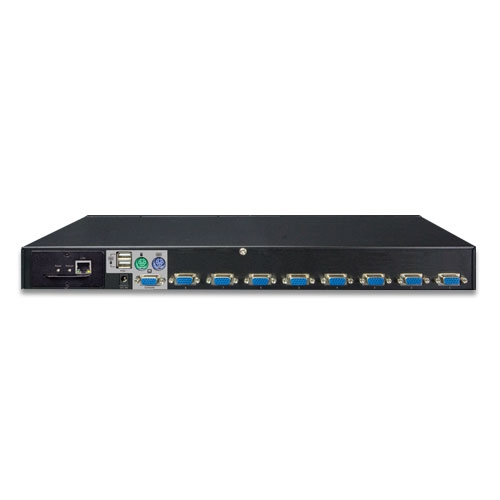

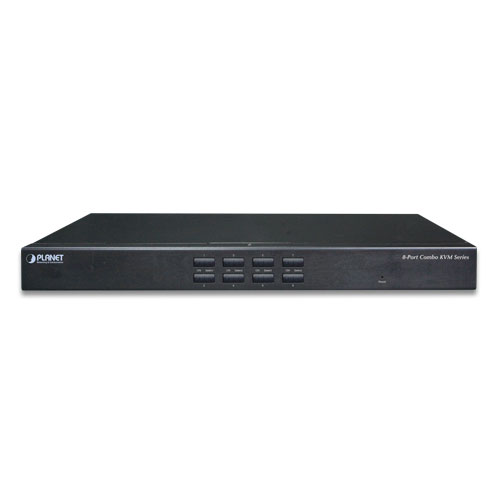

Удаленное управление через IKVM-210-08
IKVM-210-08 захватывает VGA-сигнал выбранного сервера, преобразует его в цифровой поток и передает вместе с командами клавиатуры и мыши через Ethernet. Администратор может подключиться к устройству из локальной сети или через защищенный удаленный канал.
IP KVM работает независимо от операционной системы управляемого компьютера. Доступ сохраняется во время загрузки, при входе в BIOS и в ситуации, когда Windows или Linux перестали отвечать на сетевые запросы. Устанавливать программу удаленного доступа на каждый сервер не требуется.
При этом IKVM-210-08 не управляет питанием серверов. Он позволяет видеть экран и отправлять команды, но для аппаратного отключения питания потребуется отдельный IP-контроллер питания или другое устройство удаленного управления.
Локальная консоль у сетевой модели также сохраняется. Поэтому с серверами можно работать непосредственно у стойки или подключаться к ним по сети. Для защиты доступа предусмотрены отдельные права пользователя и администратора, а также шифрование передаваемых данных. В актуальной прошивке производитель добавил поддержку HTTPS.
Подключение серверов и консоли
Для вывода изображения используется аналоговый интерфейс VGA. На стороне локальной консоли к переключателю подключаются VGA-монитор, USB- или PS/2-клавиатура и мышь. Обозначение Combo в названии моделей указывает на поддержку USB и PS/2.
Если сервер оснащен только HDMI или DisplayPort, потребуется активный преобразователь в VGA. Его совместимость желательно проверить до монтажа, особенно при использовании нестандартных разрешений и при доступе к BIOS.
Для каждого сервера нужен отдельный KVM-кабель. Представленные в каталоге кабели объединяют VGA и USB в одну сборку. Экранирование видеолинии и ферритовые фильтры уменьшают влияние помех, что важно при прокладке кабелей внутри заполненной серверной стойки.
Кабели для KVM-переключателей PLANET
| Модель | Длина | Передаваемые сигналы | Особенности | Масса |
|---|---|---|---|---|
| KVM-KC1-1.8 | 1,8 м | VGA, клавиатура и мышь по USB | Экранированная VGA-линия, ферритовые фильтры | 0,18 кг |
| KVM-KC1-3 | 3 м | VGA, клавиатура и мышь по USB | Экранированная VGA-линия, ферритовые фильтры | 0,23 кг |
Оба кабеля подходят для KVM-210-08 и IKVM-210-08. Длину выбирают по расположению серверов в стойке. Слишком большой запас кабеля усложняет укладку и может перекрывать доступ к оборудованию, поэтому перед заказом желательно определить расстояние от каждого сервера до переключателя.
