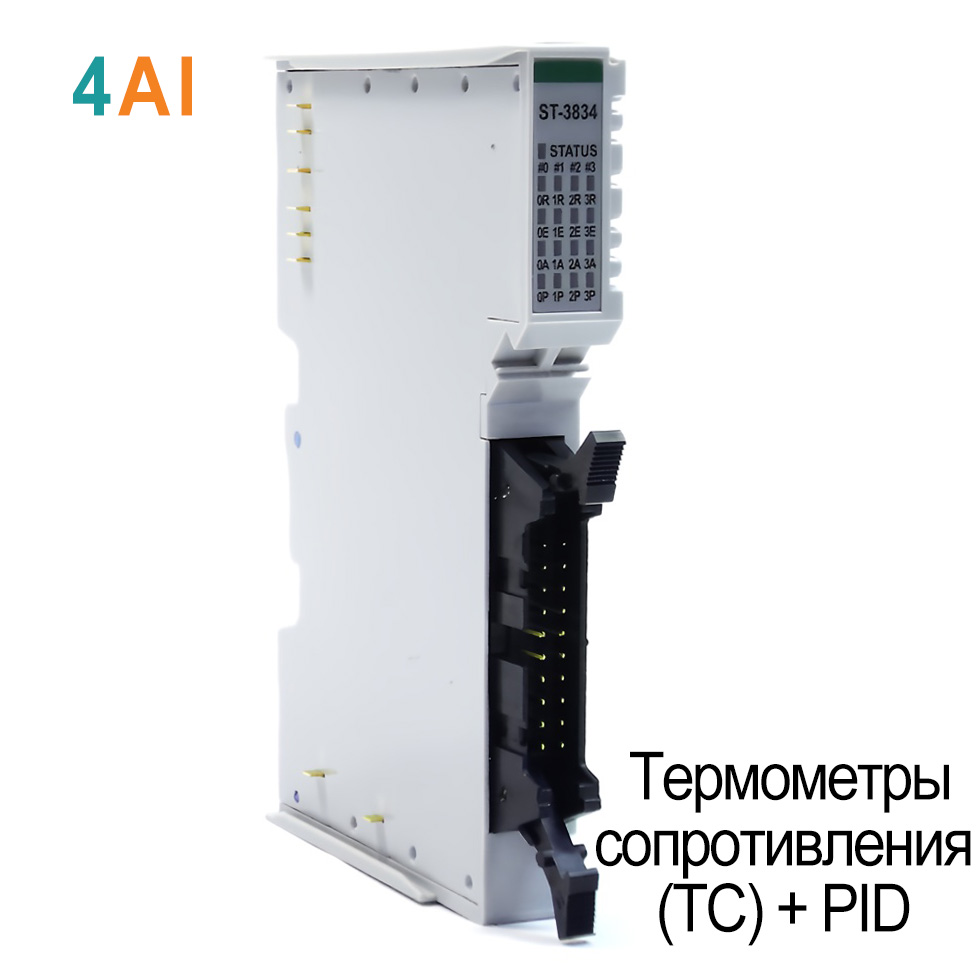

ST-3834 Аналоговый ввод, 4AI, термосопротивление RTD, ПИД-регулятор, 4-20 мА, IDC 20

Артикул: ST-3834

Модуль ввода аналоговых сигналов ST-3834 серии S объединяет 4 термопарных входа, ПИД-регулирование и аналоговые выходы 4...20 мА. Модуль выполняет измерение температуры и формирует управляющие сигналы; Подключение полевых цепей выполняется через IDC 20.
Такое исполнение выбирают для замкнутых контуров регулирования температуры с исполнительным устройством, принимающим сигнал 4...20 мА. При подборе проверяют тип температурного датчика, параметры ПИД-регулятора и диапазон входа привода или регулятора мощности. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Цена по запросу

Наличие по запросу

Краткое описание

Серия

—

Серия S

Тип модуля

—

Аналоговый ввод

Количество каналов

—

Тип разъема

—

IDC 20

Тип подключения

—

2-проводное

Горячая замена

—

Не поддерживается

Все характеристики

Характеристики входов

Количество каналов

4 канала

Индикация

4 индикатора статуса канала и

1 индикатор статуса модуля

Тип входного сигнала

Тип	Макс. диапазон	Рекоменд. диапазон
K	-270 ~ 1372 °C	-200 ~ 1200 °C
J	-210 ~ 1200 °C	-40 ~ 1100 °C
T	-270 ~ 400 °C	-200 ~ 350 °C
B	30 ~ 1820 °C	600 ~ 1700 °C
R	-50 ~ 1768 °C	0 ~ 1600 °C
S	-50 ~ 1768 °C	0 ~ 1600 °C
E	-270 ~ 1000 °C	-200 ~ 800 °C
N	-270 ~ 1300 °C	-200 ~ 1250 °C
L	-200 ~ 900 °C	-100 ~ 850 °C
U	-200 ~ 600 °C	-100 ~ 550 °C
C	0 ~ 2310 °C	100 ~ 2100 °C
D	0 ~ 2490 °C	100 ~ 2200 °C

Погрешность модуля

±0.3% при 25 °C

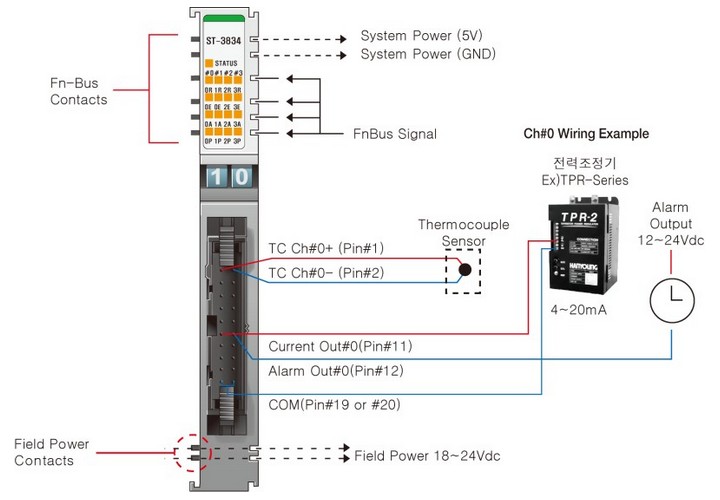

Схема подключения

2-проводная

Время преобразования

не более 30 мс / все каналы

Формат данных

16-битное целое число (значение температуры)

Калибровка

Не требуется

Характеристики выходов

Метод управления	П, ПИ, ПД, ПИД-регулирование с возможность автоматической настройки параметров регулятора методом предельного цикла (метод Циглера-Никольса)
Тип выходного сигнала	Сигнал управления - Токовый сигнал (4 ~ 20 мА, 12 бит) Аварийный сигнал - Транзисторный (Sink, с общим "-"), 18 ~ 28.8 В DC
Дополнительные возможности	Смещение входной/выходной величины регулятора, гистерезис

Базовые характеристики

Рассеиваемая мощность	200 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Не подключено
Полевое питание	Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC
Подключение	Разъём IDC 20 (AWG 22)
Вес	100 г
Габариты модуля	12 мм x 99 мм x 70 мм
