ST-3804 Аналоговый ввод, 4AI, термопара TС, RTB 8

Артикул: ST-3804

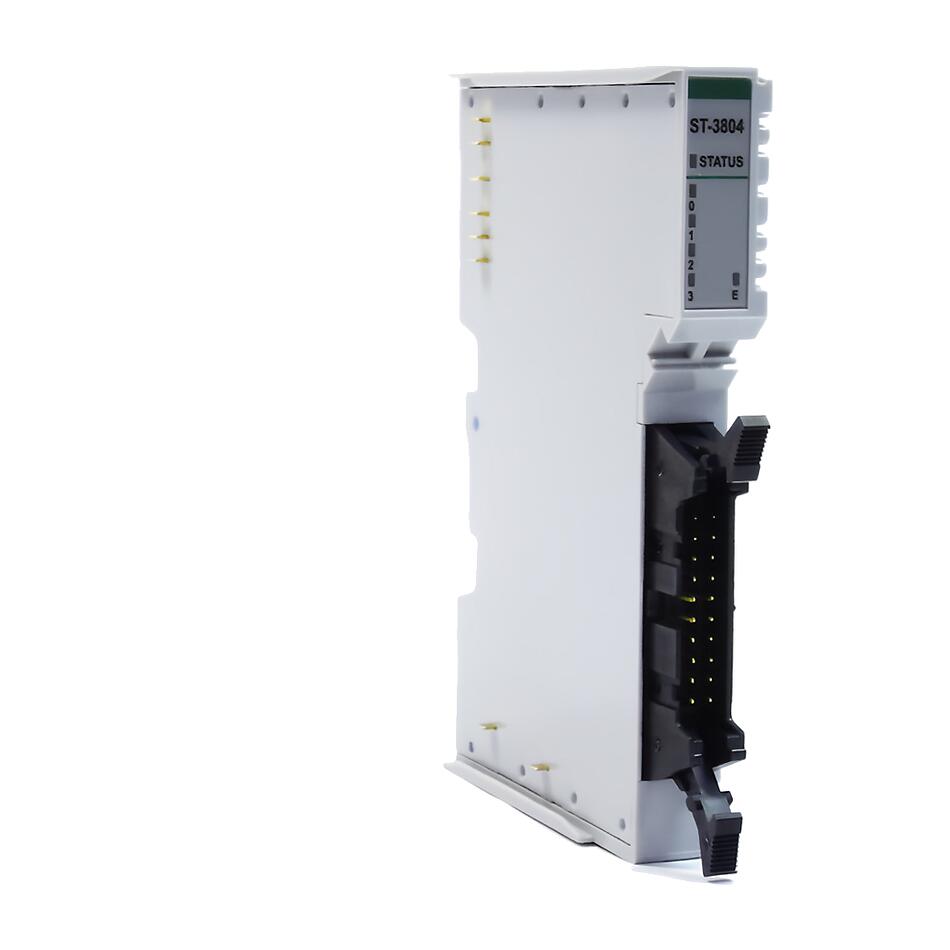

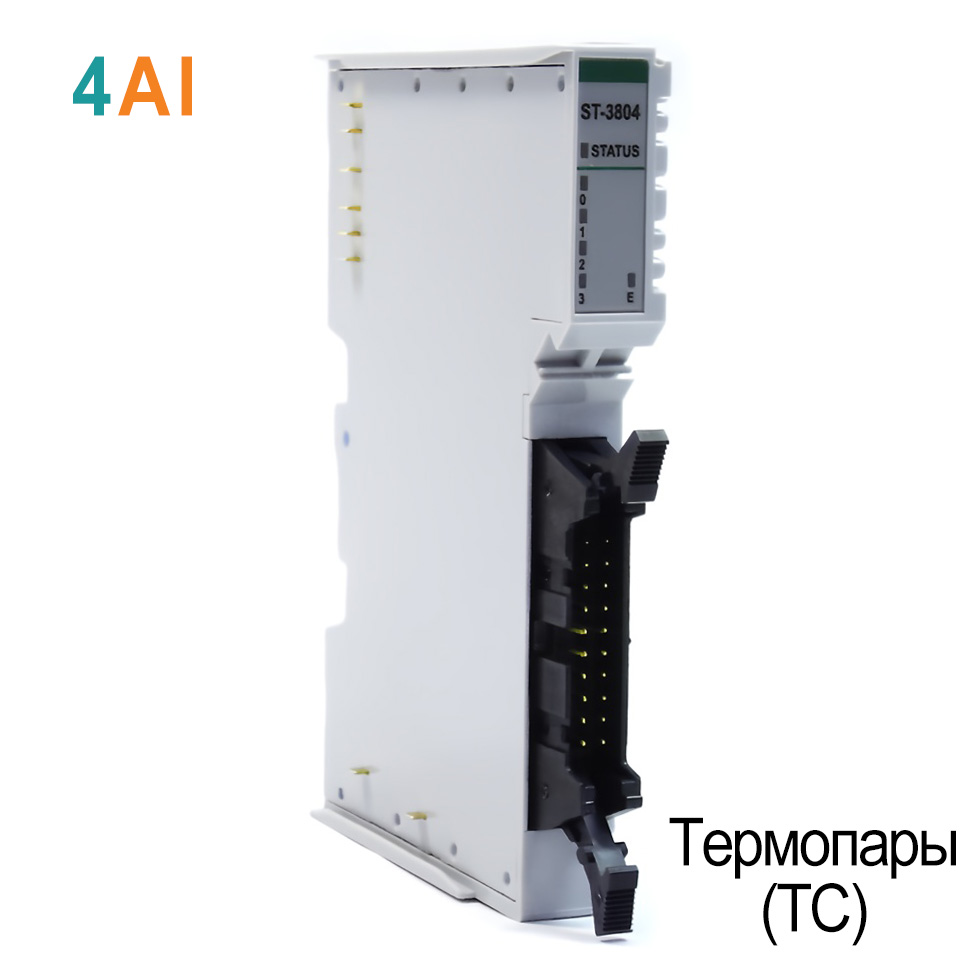

Модуль аналогового ввода ST-3804 серии S рассчитан на 4 канала термопар TC и измерение малых напряжений. Модуль преобразует термопарные сигналы в цифровые значения для ПЛК; Подключение полевых цепей выполняется через RTB 8.
В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Цена по запросу

Наличие по запросу

Краткое описание

Серия

—

Серия S

Тип модуля

—

Аналоговый ввод

Количество каналов

—

Тип разъема

—

RTB 8

Тип подключения

—

2-проводное

Горячая замена

—

Не поддерживается

Все характеристики

Характеристики входов

Количество каналов

4 канала

Индикация

4 индикатора статуса канала и

1 индикатор статуса модуля

Тип входного сигнала

Тип	Макс. диапазон	Рекоменд. диапазон
K	-270 ~ 1372 °C	-200 ~ 1200 °C
J	-210 ~ 1200 °C	-40 ~ 1100 °C
T	-270 ~ 400 °C	-200 ~ 350 °C
B	30 ~ 1820 °C	600 ~ 1700 °C
R	-50 ~ 1768 °C	0 ~ 1600 °C
S	-50 ~ 1768 °C	0 ~ 1600 °C
E	-270 ~ 1000 °C	-200 ~ 800 °C
N	-270 ~ 1300 °C	-200 ~ 1250 °C
L	-200 ~ 900 °C	-100 ~ 850 °C
U	-200 ~ 600 °C	-100 ~ 550 °C
C	0 ~ 2310 °C	100 ~ 2100 °C
D	0 ~ 2490 °C	100 ~ 2200 °C
10 мкВ	-81.0 ~ 81.0 мВ, Разрешение: 10 мкВ
1 мкВ	-32.7 ~ 32.7 мВ, Разрешение: 1 мкВ
2 мкВ	-65.5 ~ 65.5 мВ, Разрешение: 2 мкВ

Диагностика

Обрыв датчика или выход за пределы диапазона, индикатор соотв. канала не горит и

значение соотв. канала равно 0x8000 (-32768)

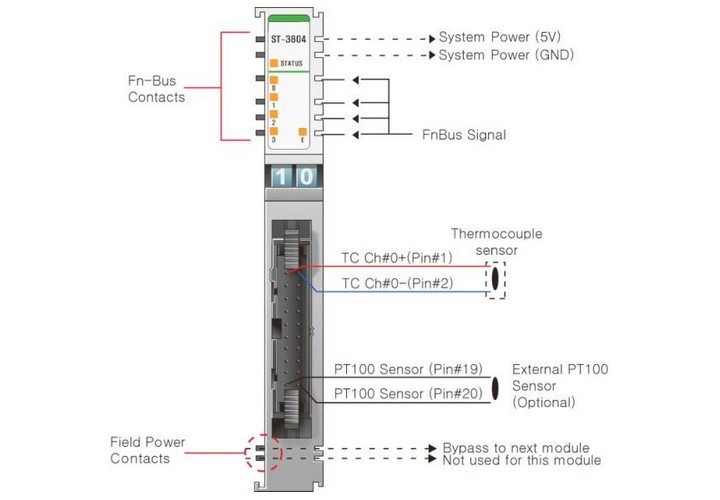

Схема подключения

2-проводная / 3-проводная

Время преобразования

не более 30 мс / канал

Формат данных

16-битное целое число (значение температуры / напряжения)

Погрешность модуля

±0.1% шкалы при 25 °C

±0.3% шкалы при 0 C°, 60 C°

Калибровка

Не требуется

Базовые характеристики

Рассеиваемая мощность	120 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции
Подключение	Разъём IDC 20 (AWG 22)
Вес	70 г
Габариты модуля	12 мм x 99 мм x 70 мм
