ST-4274

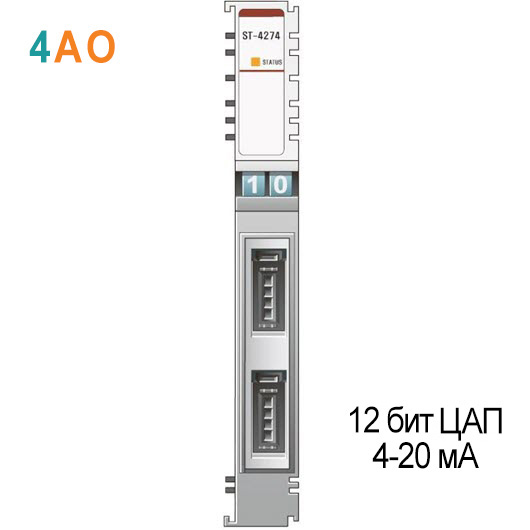

Модуль аналогового вывода ST-4274 серии S формирует 4 управляющих канала с диапазоном 4...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через 3M Mini-Clamp.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают число каналов, диапазон управляющего входа оборудования, разрядность ЦАП, допустимую нагрузку и тип разъема. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают число каналов, диапазон управляющего входа оборудования, разрядность ЦАП, допустимую нагрузку и тип разъема. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Аналоговый вывод
Количество каналов
—
4
Диапазон измерений
—
4...20 мА
Тип разъема
—
3M Mini-Clamp
Тип подключения
—
2-проводное (несим.)
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала (Несимметричный, с общей землей) |
| Индикация |
1 индикатор статуса модуля |
| Тип выходного сигнала | 4 ~ 20 мА |
| Разрешение (точность) | 12 бит ЦАП: 3.91 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -20 °С, 60 °С |
| Сопротивление нагрузки | не более 500 Ом |
| Время преобразования | 1.2 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 40 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 20 ~ 26 В DC Рассеиваемая мощность: 20 мА при 24 В DC |

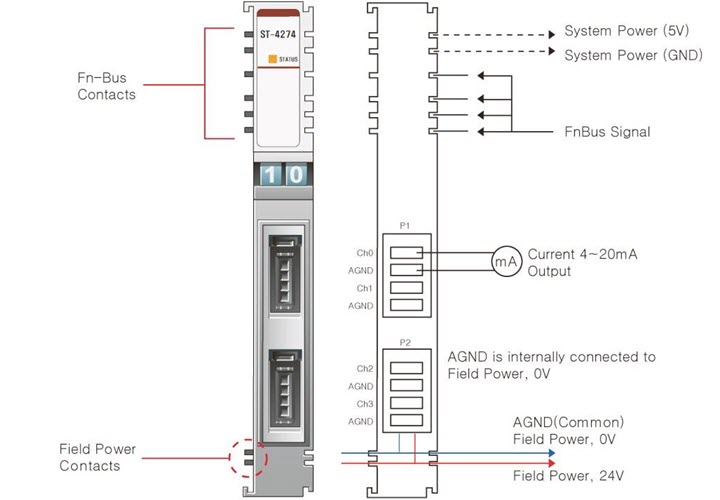

| Подключение | Разъём 3M Mini-Clamp (AWG 22) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
