Артикул:
ST-4622

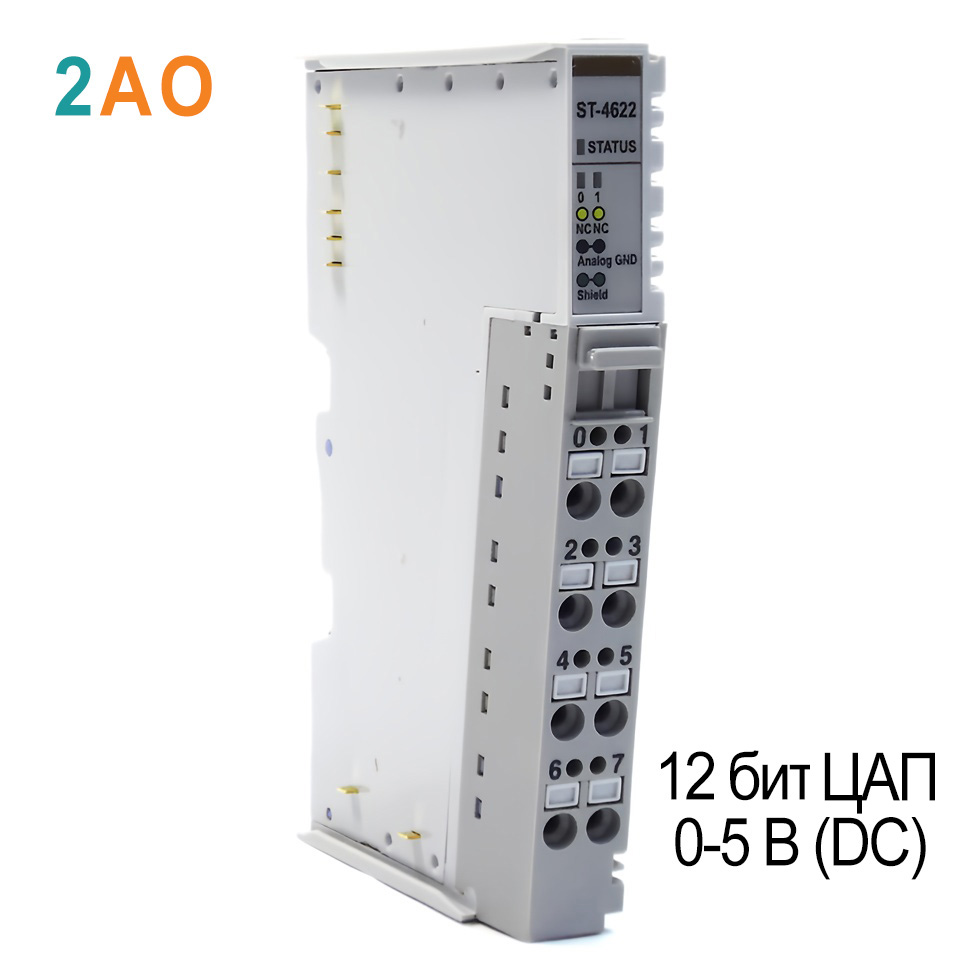

Модуль аналогового вывода ST-4622 серии S предназначен для формирования 2 аналоговых сигнала 0...5 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 8.
Диапазон 0...5 В применяют для задания уставок регуляторам, приводам и другим устройствам с совместимым низковольтным аналоговым входом. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Диапазон 0...5 В применяют для задания уставок регуляторам, приводам и другим устройствам с совместимым низковольтным аналоговым входом. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника. Серия S снята с производства; CREVIS в России продолжает техническую поддержку установленного оборудования и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Аналоговый вывод
Количество каналов
—
2
Диапазон измерений
—
0...5 В
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное (несим.)
Все характеристики
Характеристики выходов
| Количество каналов | 2 канала (Несимметричный, с общей землей) |
| Индикация |
2 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
| Тип выходного сигнала | 0 ~ 5 В DC |
| Разрешение (точность) | 12 бит ЦАП: 1.22 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при 0 °С, 60 °С |
| Сопротивление нагрузки | не менее 5 кОм |
| Время преобразования | 2 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 155 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 60 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый вывод
Количество каналов
2
Диапазон измерений
0...5 В
Тип разъема
RTB 8
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
