Система удаленного ввода/вывода

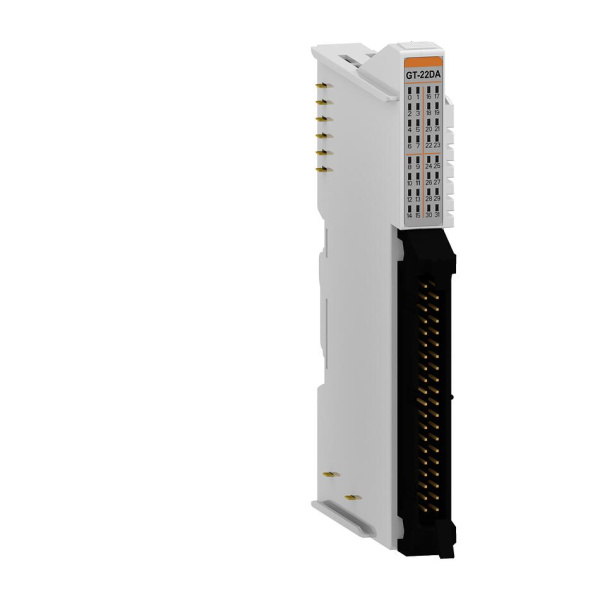

Модуль дискретного вывода GT-22DA серии G содержит 32 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 6 А на модуль; подключение выполняется через IDC 40. Задержка OFF-ON/ON-OFF составляет 0,2/0,4 мс. Защита выходов от короткого замыкания не предусмотрена.

Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

Модуль вывода дискретных сигналов GT-2318 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 10. Задержка OFF-ON/ON-OFF составляет 0,3/0,3 мс. Предусмотрена защита от короткого замыкания.

При комплектации станции GT-2318 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 10 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

Модуль дискретного вывода GT-2328 серии G содержит 8 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 10. Задержка OFF-ON/ON-OFF составляет 0,3/0,3 мс. Предусмотрена защита от короткого замыкания.
GT-2328 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Source со схемой подключения нагрузки; RTB 10 обеспечивает клеммное подключение полевых цепей.

Модуль вывода дискретных сигналов GT-2338 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль; подключение выполняется через RTB 10. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 10 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

GT-2348 Дискретный вывод, 8DO, 24 В/0.5А (DC), Source, RTB 10

Модуль вывода дискретных сигналов GT-2358 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,3/0,3 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Предусмотрена защита от короткого замыкания.
При комплектации станции GT-2358 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

Модуль дискретного вывода GT-2368 серии G содержит 8 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,1/0,5 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Предусмотрена защита от короткого замыкания.
GT-2368 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Source со схемой подключения нагрузки; RTB 18 обеспечивает клеммное подключение полевых цепей.

Модуль вывода дискретных сигналов GT-2378 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 18 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

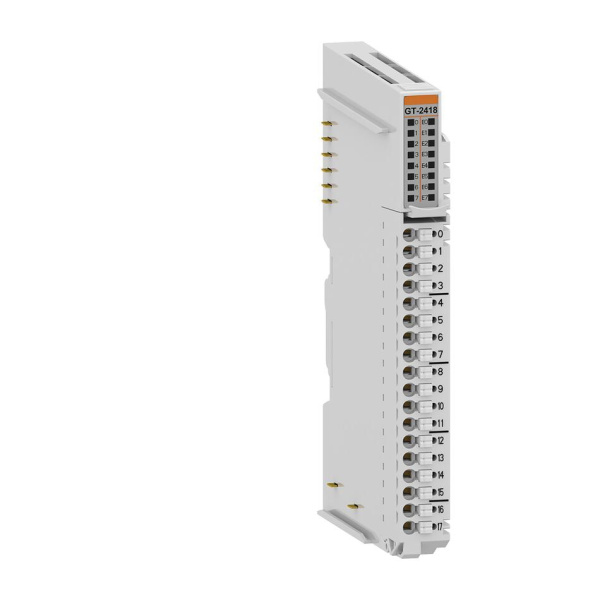

Модуль дискретного вывода GT-2418 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,3/0,4 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Встроенная диагностика помогает контролировать состояние выходов. Предусмотрена защита от короткого замыкания.
Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

Модуль вывода дискретных сигналов GT-2428 серии G содержит 8 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,1/0,5 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Встроенная диагностика помогает контролировать состояние выходов. Предусмотрена защита от короткого замыкания.
При комплектации станции GT-2428 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

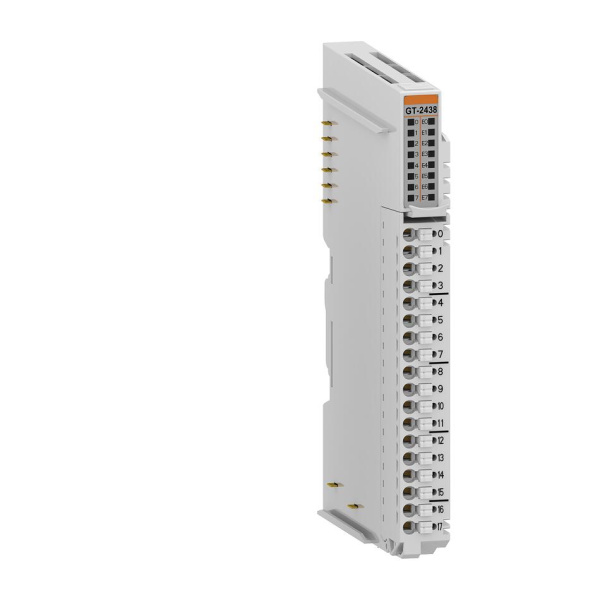

Модуль дискретного вывода GT-2438 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Встроенная диагностика помогает контролировать состояние выходов. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным.
GT-2438 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; RTB 18 обеспечивает клеммное подключение полевых цепей.

Модуль вывода дискретных сигналов GT-2618 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль; подключение выполняется через RTB 10. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания.

Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 10 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

GT-2628 Дискретный вывод, 8DO, 24 В/2А (DC), Source, RTB 10

Модуль вывода дискретных сигналов GT-2734 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок до 240 В AC/DC. Максимальный ток равен 0,5 А на канал, суммарно до 2 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 0,6/3 мс.
При комплектации станции GT-2734 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 10 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

Модуль дискретного вывода GT-2738 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок до 240 В AC/DC. Максимальный ток равен 0,5 А на канал, суммарно до 4 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 0,5/2,5 мс.
GT-2738 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; RTB 18 обеспечивает клеммное подключение полевых цепей.

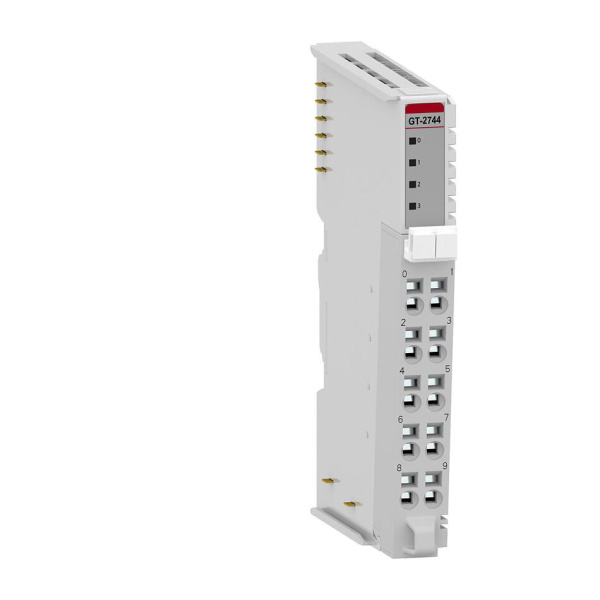

Модуль вывода дискретных сигналов GT-2744 серии G имеет 4 электромеханических релейных выхода с нормально разомкнутыми сухими контактами. Модуль коммутирует нагрузки 24 В DC и 240 В AC с током до 2 А на канал, суммарно до 8 А на модуль; подключение предусмотрено через RTB 10. Задержка OFF-ON/ON-OFF составляет 5/8-15 мс.

Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 10 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

Модуль дискретного вывода GT-2764 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 24 В AC/DC. Максимальный ток равен 2 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1/3-3,5 мс.

Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

Модуль вывода дискретных сигналов GT-2768 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок 24 В AC/DC. Максимальный ток равен 2 А на канал, суммарно до 16 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 0,5/3 мс.

При комплектации станции GT-2768 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

Модуль дискретного вывода GT-2784 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 4 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1-1,5/3 мс.
GT-2784 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; RTB 10 обеспечивает клеммное подключение полевых цепей.

Модуль вывода дискретных сигналов GT-2788 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 1/3,5 мс.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 18 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.
