Артикул:
GT-2784

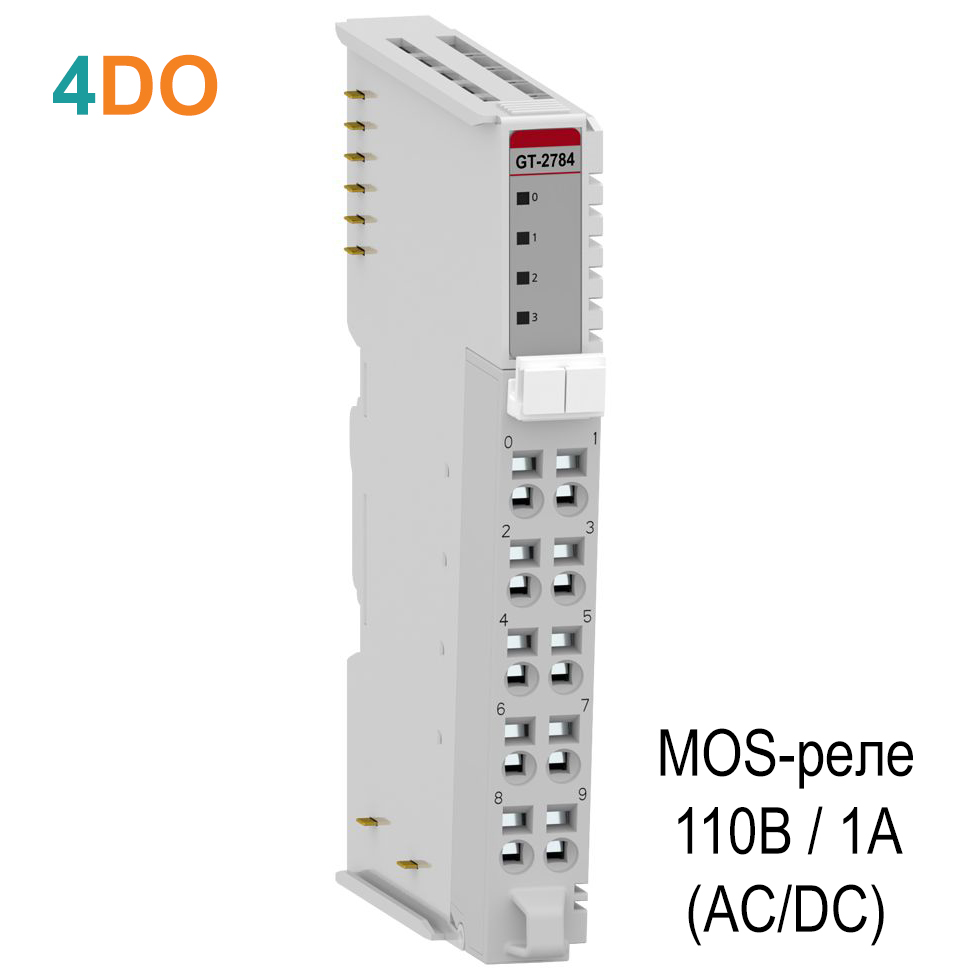

Модуль дискретного вывода GT-2784 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 4 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1-1,5/3 мс.
GT-2784 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; RTB 10 обеспечивает клеммное подключение полевых цепей.
GT-2784 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; RTB 10 обеспечивает клеммное подключение полевых цепей.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный вывод
Количество каналов
—
4
Тип сигнала
—
110 В (AC), 110 В (DC)
Ток потребления, мА
—
80
Тип разъема
—
RTB 10
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала (Двунаправленный) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип реле | Твердотельное реле (MOS) |
| Выходное напряжение (логический "1") |
110 В (AC / DC) при 1 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 1 мс (110 В AC) с "1" на "0": не более 3 мс (110 В AC) с "0" на "1": не более 1.5 мс (110 В DC) с "1" на "0": не более 3 мс (110 В DC) |
| Токовая нагрузка |
не более 1 А на канал |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 80 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
4
Тип сигнала
110 В (AC), 110 В (DC)
Ток потребления, мА
80
Тип разъема
RTB 10
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Релейный
Резервирование
Не поддерживается
