Артикул:
GT-2788

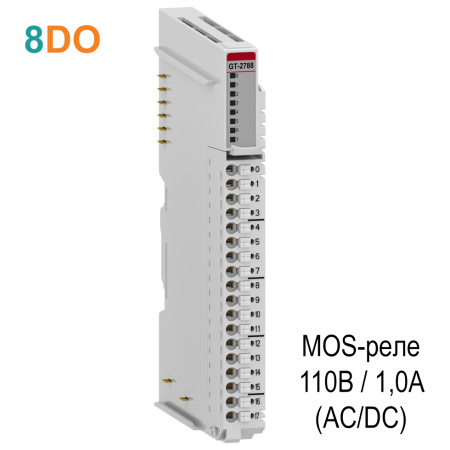

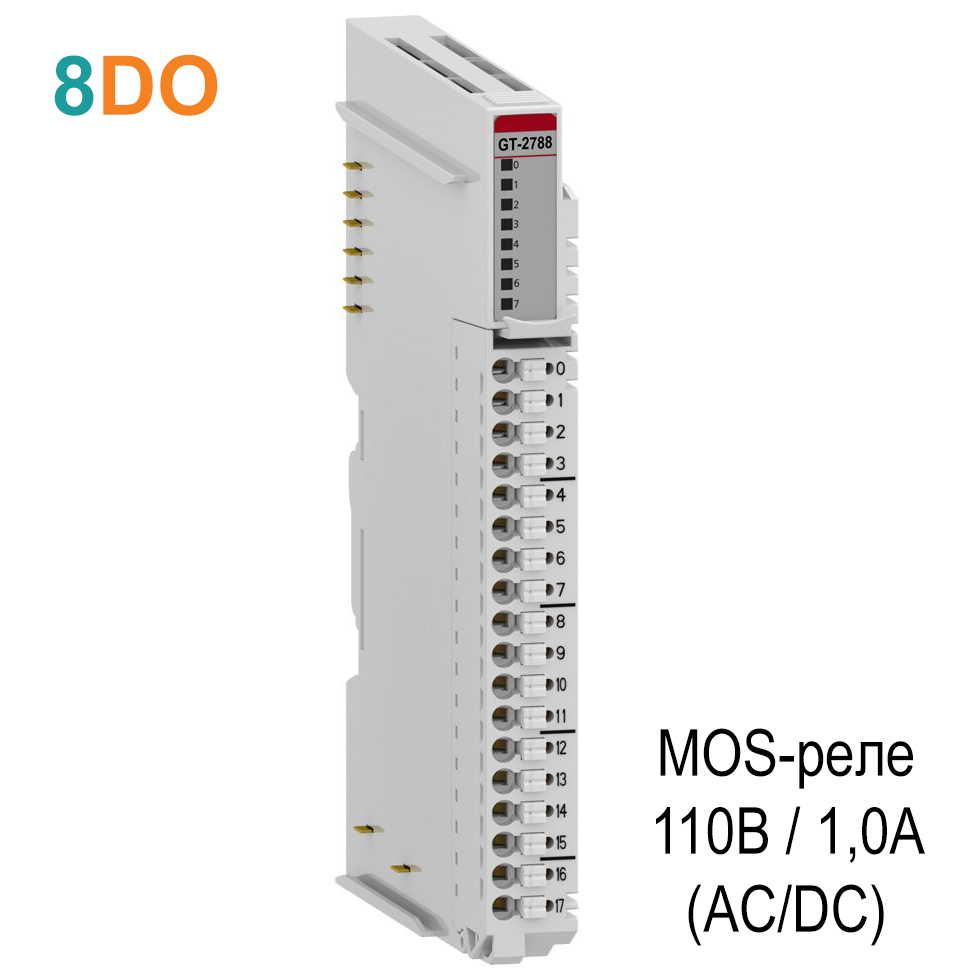

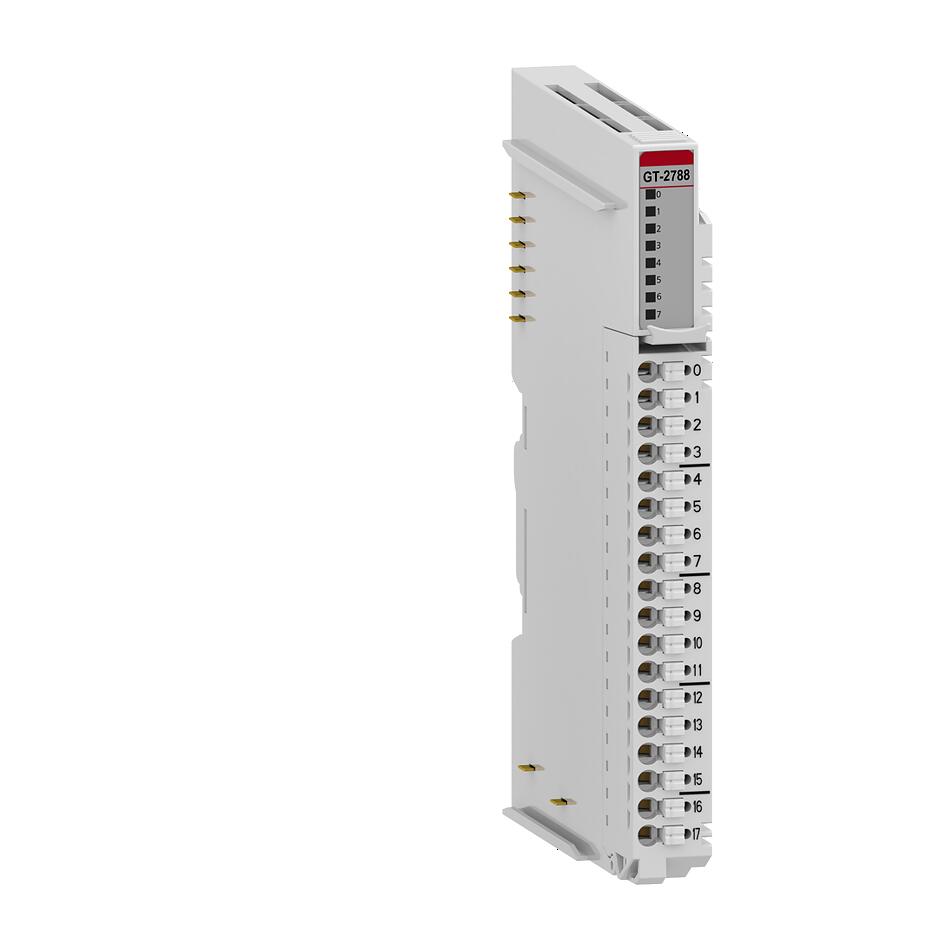

Модуль вывода дискретных сигналов GT-2788 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 1/3,5 мс.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 18 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 18 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный вывод
Количество каналов
—
8
Тип сигнала
—
110 В (AC), 110 В (DC)
Ток потребления, мА
—
130
Тип разъема
—
RTB 10
Все характеристики
Характеристики выходов
| Количество каналов | 8 каналов (Двунаправленный) |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип реле | Твердотельное реле (MOS) |
| Выходное напряжение (логический "1") |
110 В (AC / DC) при 1 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 1 мс (110 В AC) с "1" на "0": не более 3.5 мс (110 В AC) с "0" на "1": не более 1 мс (110 В DC) с "1" на "0": не более 3.5 мс (110 В DC) |
| Токовая нагрузка |
не более 1 А на канал |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 130 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
110 В (AC), 110 В (DC)
Ток потребления, мА
130
Тип разъема
RTB 10
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Релейный
Резервирование
Не поддерживается
