Артикул:
GT-2764

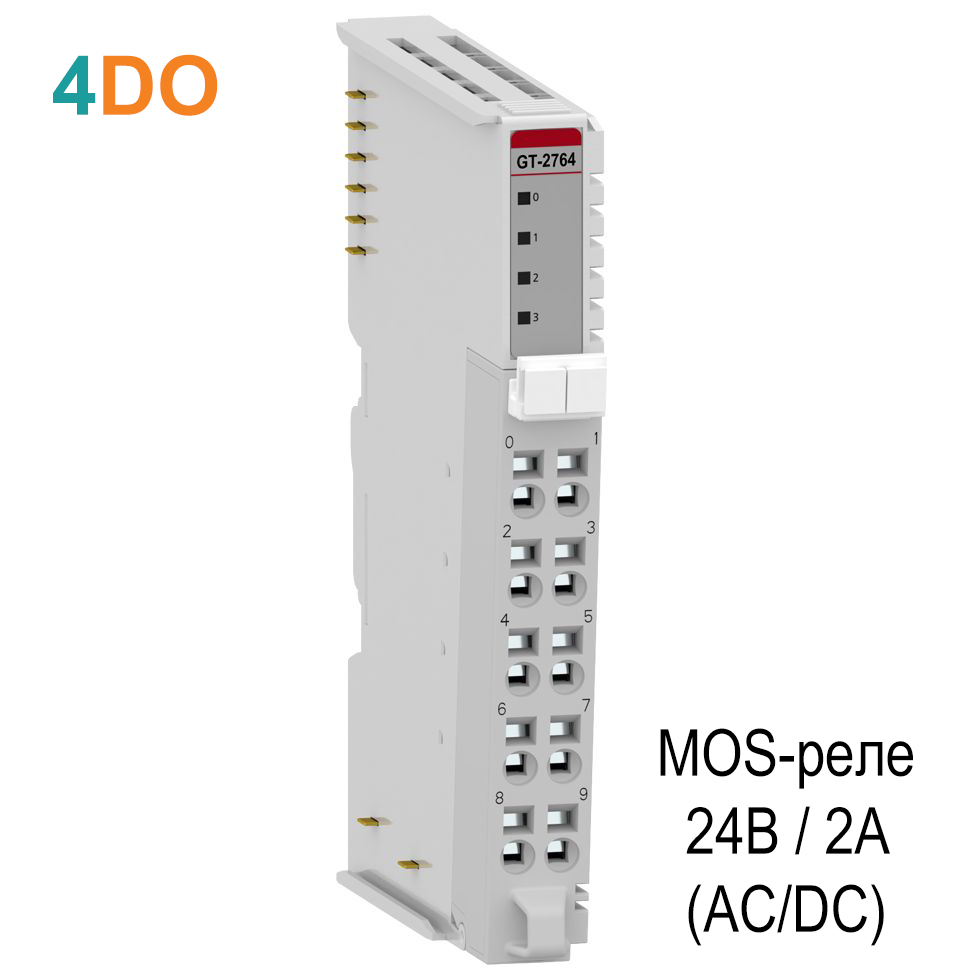

Модуль дискретного вывода GT-2764 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 24 В AC/DC. Максимальный ток равен 2 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1/3-3,5 мс.
Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.
Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный вывод
Количество каналов
—
4
Тип сигнала
—
24 В (DC), 24 В (AC)
Ток потребления, мА
—
80

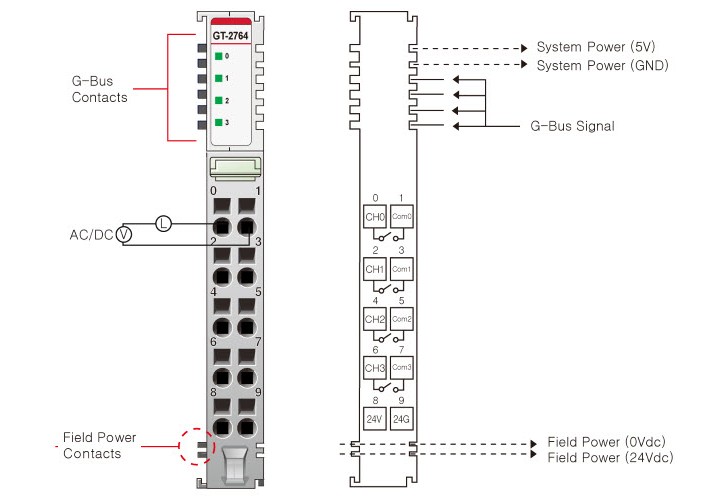

Тип разъема
—
RTB 10
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала (Двунаправленный) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип реле | Твердотельное реле (MOS) |
| Выходное напряжение (логический "1") |
24 В (AC / DC) при 2 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 1 мс (24 В AC) с "1" на "0": не более 3.5 мс (24 В AC) с "0" на "1": не более 1 мс (24 В DC) с "1" на "0": не более 3 мс (24 В DC) |
| Токовая нагрузка |
не более 2 А на канал / 7 А на модуль |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 80 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
4
Тип сигнала
24 В (DC), 24 В (AC)
Ток потребления, мА
80
Тип разъема
RTB 10
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Релейный
Резервирование
Не поддерживается
