Артикул:
GT-2358

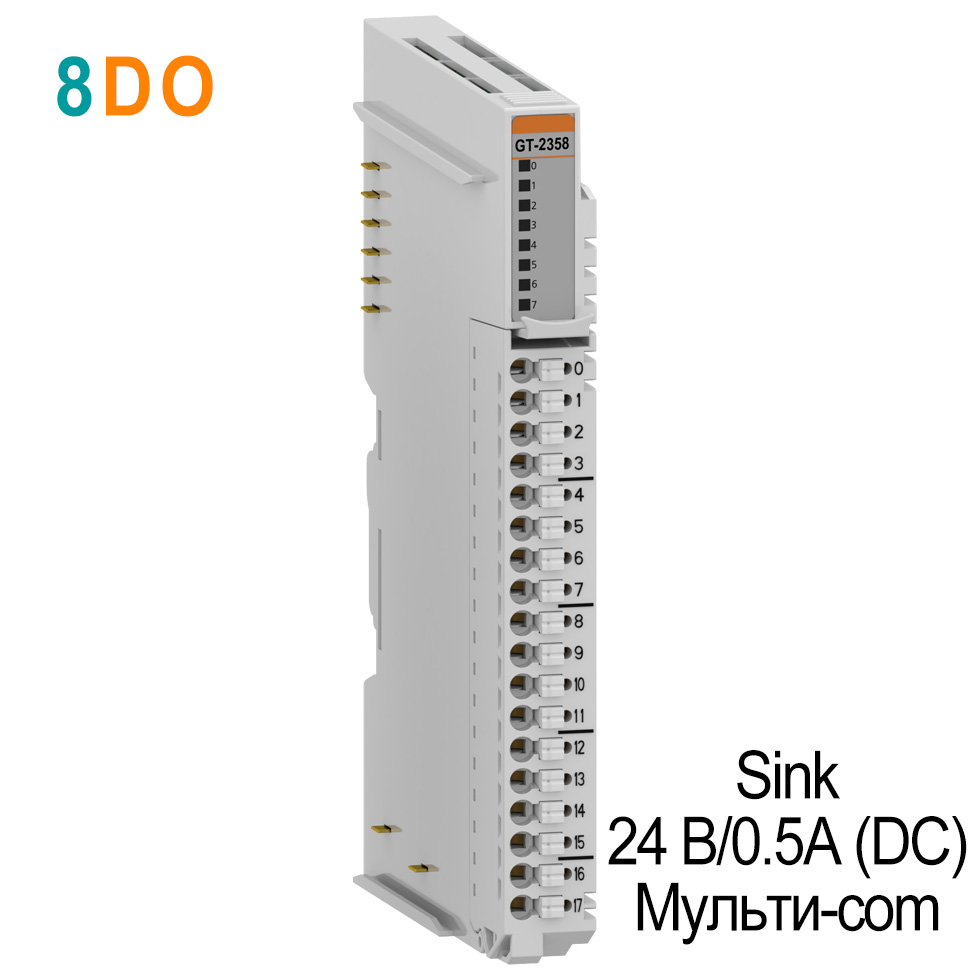

Модуль вывода дискретных сигналов GT-2358 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,3/0,3 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Предусмотрена защита от короткого замыкания.
При комплектации станции GT-2358 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.
При комплектации станции GT-2358 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный вывод
Количество каналов
—
8
Тип разъема
—
RTB 18
Тип подключения
—
1-проводное (Sink)
Горячая замена
?
Hot backup
—
Не поддерживается
Все характеристики
| Характеристики выходов | ||||
| Количество каналов | 8 каналов (sink) | |||
| Индикация | 8 зелёных индикаторов статуса канала | |||
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 ~ 28.8 В DC |
|||
| Падение напряжения (логический "1") |
не более 0.3 В DC при 25 °C не более 0.5 В DC при 60 °C |
|||
|
Минимальный ток (логический "1") |
мин. 1 мА на канал | |||
| Ток утечки (логический "0") | не более 25 мкА | |||
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|||
| Токовая нагрузка | не более 0.5 А на канал / 4 А на модуль | |||
| Защита |
Превышение тока: 3.5 A при 25℃ для каждого канала Отключение по перегреву: 3 A при 25℃ для каждого канала Защита от короткого замыкания |
|||

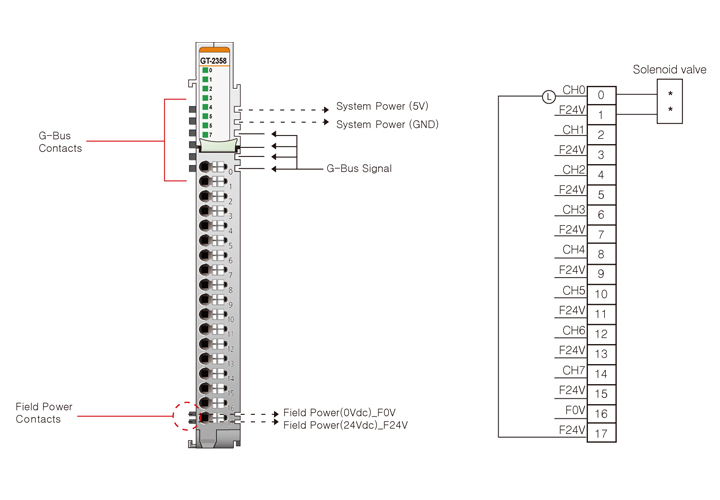

| Общие контакты | 10 контактов (sink) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 50 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 10 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.75 мм² (AWG18) | |||
| Вес | 64 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
