Артикул:

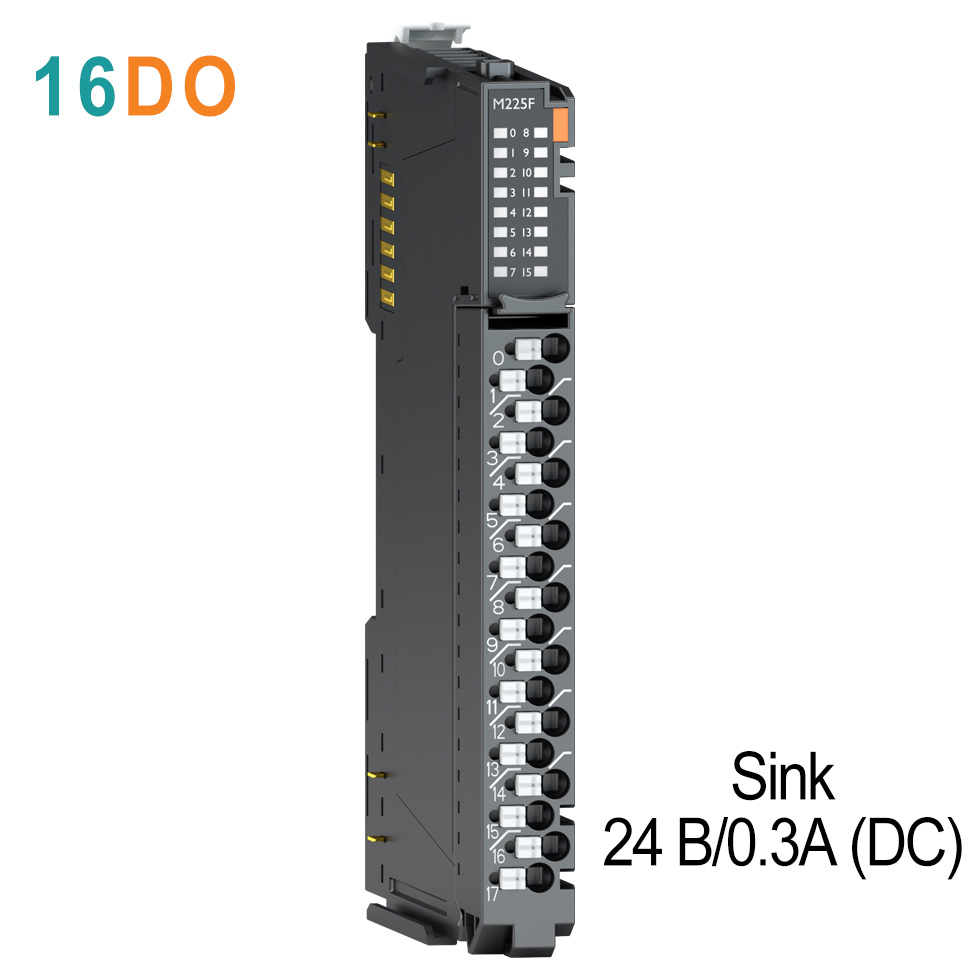

M225F
Характеристики выходов
| Количество каналов | 16 каналов (Sink, с общим "+") |
| Индикация | 16 зелёных индикаторов статуса канала |
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 28.8 В DC |
| Падение напряжения (логический "1") | не более 0.3 В DC при 25 °С |
| Ток (логический "1") | 1 мА на канал |
| Ток утечки (логический "0") | не более 20 мкА |
| Время запаздывания |
с "0" на "1": не более 0.5 мс с "1" на "0": не более 0.5 мс |
| Токовая нагрузка | не более 0.3 А на канал / 4.8 А на модуль |
| Защита |
Лимит перегрузки по току: 3.5 А на каждый канал при 25 °C Отключение при перегреве: 3 А на каждый канал при 25 °C Защита от короткого замыкания |
| Общие контакты | 2 контакта (24 В) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 40 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 28.8 В DC Рассеиваемая мощность: 50 мА при 28.8 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный вывод M2xxx, M-серия.pdf / PDF 3.41MB
Серия
Серия M
Тип модуля
Дискретный вывод
Количество каналов
16
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
RTB 18
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Поддерживается
Тип выхода
Транзисторный
