Транзисторные дискретные выходы
В программируемых логических контроллерах (ПЛК) модули дискретного вывода являются одним из ключевых компонентов, обеспечивающих взаимодействие между контроллером и внешними устройствами. Их основная задача заключается в формировании дискретных управляющих сигналов, которые могут представлять собой фиксированные уровни напряжения (реже – тока) или замыкание/размыкание контакта.
В зависимости от принципа работы, модули дискретного вывода делятся на две основные группы: транзисторные выходы и релейные выходы. В данной статье мы подробно рассмотрим первую группу – транзисторные выходы.
. В данной статье мы подробно рассмотрим первую группу – транзисторные выходы.Транзисторные выходы: принцип работы и преимущества
Транзисторные выходы представляют собой активные элементы, которые не требуют подачи внешнего напряжения для формирования выходного сигнала. Выходной сигнал генерируется за счет открытия транзистора при получении управляющего сигнала от логики модуля. Это позволяет напряжению, поступающему с полевой шины, напрямую передаваться на вывод канала модуля. Такой подход исключает необходимость использования дополнительных источников питания для коммутации цепей, что делает транзисторные выходы удобными и экономичными.
Современные транзисторные модули дискретного вывода изготавливаются на основе полупроводниковых технологий, что обеспечивает их высокую надежность, компактность и долговечность. Благодаря использованию полевых транзисторов (MOSFET), модули обладают значительным ресурсом переключений – до нескольких миллионов циклов. Это делает их идеальными для применения в системах, где требуется высокая частота коммутации.
Транзисторные выходы делятся на два типа в зависимости от проводимости:
- Sink (n-p-n): ток втекает в выход при активации.
- Source (p-n-p): ток вытекает из выхода при активации.

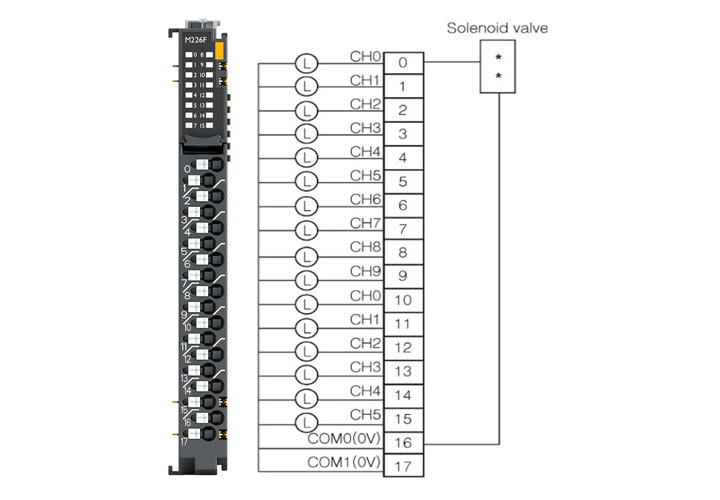

Выбор типа выхода зависит от характеристик подключаемых устройств, таких как реле, соленоиды или светодиодные индикаторы. Современные модули также оснащаются встроенными средствами диагностики, которые позволяют контролировать состояние подключенных цепей, выявлять обрывы или короткие замыкания, что значительно упрощает эксплуатацию и обслуживание системы.
Недостатки транзисторных выходов и способы их устранения
Несмотря на множество преимуществ, транзисторные выходы имеют и свои ограничения. Одним из основных недостатков является отсутствие гальванической развязки на уровне каналов. Хотя многие производители заявляют о наличии оптронной развязки, она не всегда обеспечивает полную защиту модуля от повреждений при аварийных ситуациях, таких как подача повышенного напряжения на выход. В таких случаях повреждение одного канала может привести к выходу из строя всего модуля, что требует его замены или ремонта. Для минимизации рисков рекомендуется использовать релейную развязку. Современные реле, такие как твердотельные или электромеханические, обеспечивают гальваническую изоляцию и защищают контроллер от повреждений. Кроме того, реле позволяют подключать нагрузки с различными уровнями напряжения и тока, что расширяет возможности системы.
Еще одним ограничением транзисторных выходов является их узкий диапазон допустимых нагрузок. Производители обычно рекомендуют подключать только резистивные нагрузки, такие как лампы накаливания или нагревательные элементы. Индуктивные или емкостные нагрузки, такие как катушки реле или электродвигатели, могут вызывать проблемы, связанные с переходными процессами и обратными ЭДС. Для защиты от таких явлений используются дополнительные элементы, такие как диоды, варисторы или RC-цепи.
Третьим недостатком является привязка к напряжению полевой шины. Например, если полевая шина работает на напряжении 24 В постоянного тока, то выходное напряжение модуля также будет ограничено этим значением. Это делает невозможным прямое подключение нагрузок переменного тока или устройств, требующих более высокого напряжения. Однако эту проблему также можно решить с помощью релейной развязки, используя реле с катушкой на 24 В постоянного тока и контактами, рассчитанными на более высокие напряжения.
Поэтому транзисторные выходы в модулях дискретного вывода ПЛК являются одним из самых популярных решений благодаря своей надежности, быстродействию и экономичности. Их ключевые преимущества – высокая плотность каналов, большой ресурс переключений и возможность диагностики – делают их незаменимыми в современных системах автоматизации. Однако для обеспечения долговечности и защиты системы от повреждений важно учитывать ограничения транзисторных выходов и применять дополнительные меры, такие как релейная развязка и защитные элементы. Грамотная схемотехника и правильный выбор компонентов позволяют нивелировать недостатки и максимально эффективно использовать преимущества транзисторных модулей.
