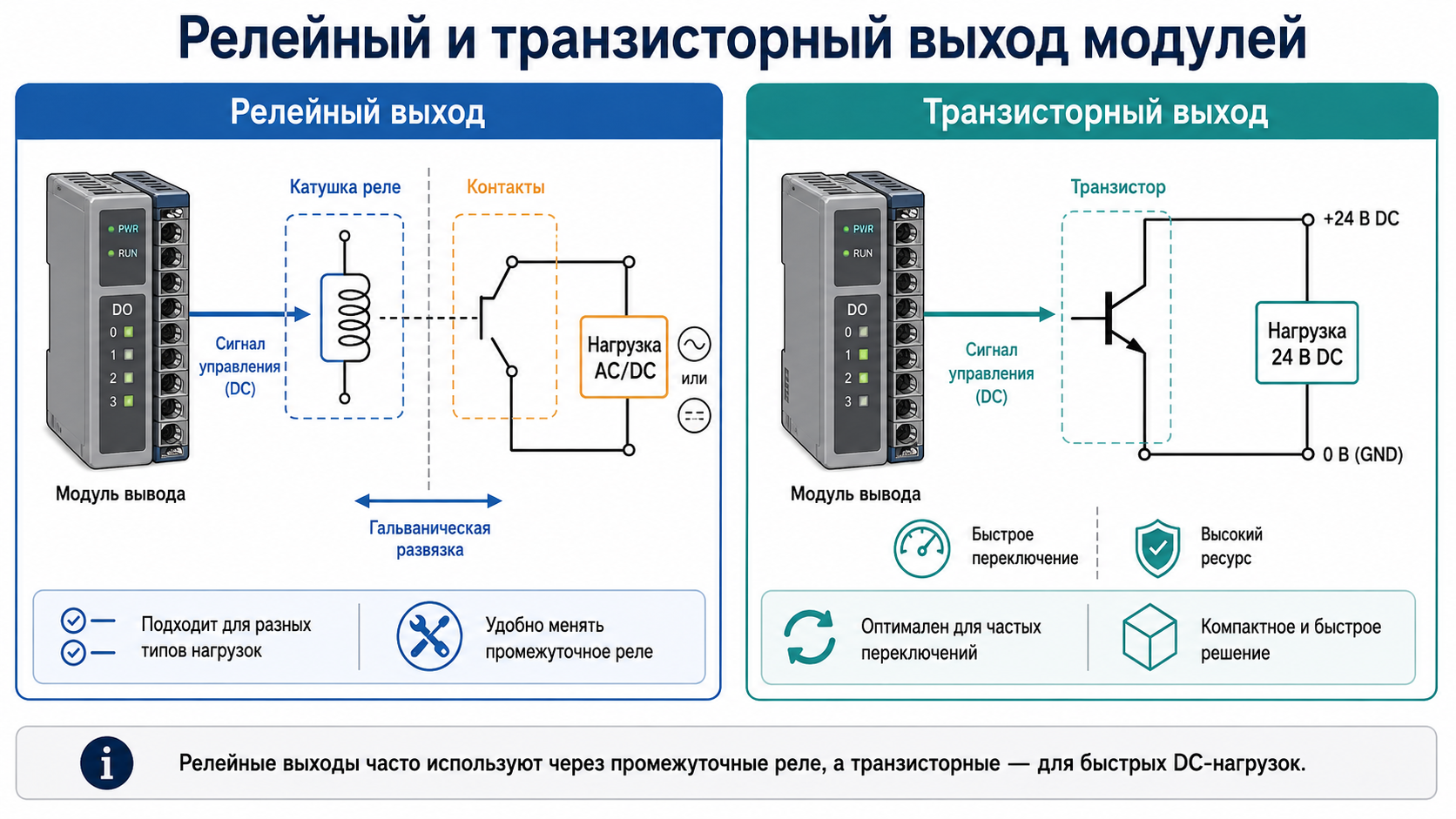

Какой тип модулей дискретного вывода выбрать?

Cамый важный вопрос – что же все-таки выбрать при проектировании системы управления? Для этого следует четко представлять себе объект, на котором эта система управления будет работать. Прежде всего, речь идет о множестве типов сигналов, как диагностических, так и управляющих. Причем вполне возможно, что значительная часть этих типов появится в процессе эксплуатации, когда какой-то узел выйдет из строя и его придется срочно менять на то, что есть в ремонтном фонде. Истории, когда отсечные клапаны с катушками на =24 В меняли на регулирующими, управляемыми сигналами 4..20 мА мы оставим за скобками (хотя и в таких историях выход находился – собиралась кустарная схема и система продолжала работать). Даже в рамках только лишь дискретных входов и выходов нужно быть готовому к неожиданностям. И здесь ответ всегда один – релейная развязка. Некоторое время назад к такому решению относились очень настороженно, мол, зачем городить десятки реле, когда на вход контроллера и так приходят чистые 24 В постоянного тока, а выход управляет небольшой резистивной нагрузкой? Да затем и городить, что, как и говорилось ранее, идиллия с =24В и подходящей нагрузкой для выхода скорее всего очень ненадолго. И если что-то по входами или выходам экстренно меняется, то всегда проще поменять реле (к тому же их запас, как правило, у пользователя имеется), чем покупать новый модуль дискретного ввода или вывода, а потом еще и менять конфигурацию корзины в ПО и надеяться, что у нового модуля адресация как у старого. Таким образом, потратив некоторое количество времени, сил и денег на внесение в проект релейной развязки, вы очень сильно сэкономите на времени, силах и деньгах в ходе дальнейшей эксплуатации системы.

А что же с твердотельными реле? С твердотельными реле нужно разграничить собственно твердотельные реле как устройства и модули дискретного вывода с выходами на твердотельных реле. Первые – это весьма полезные в ряде применений мощные полупроводниковые ключи, позволяющие плавно коммутировать разного рода нагрузку без скачков мощности, а в некоторых случаях такие ключи можно даже использовать для управления скоростью вращения асинхронного двигателя (главное правильно выставить время включения и полярность каждого ключа).   Сгорел ключ – поменял его и работай дальше. По гальванике сигнал на управляющий электрод можно развязать без особых проблем. В некоторых преобразователях частоты, например, плата с твердотельными ключами стоит отдельно и к ней протянуты оптоволоконные линии управляющих сигналов. С модулями дискретного вывода с выходами на твердотельных реле ситуация совсем другая. Представьте себе, например, восемь твердотельных ключей, коммутирующих даже 2А нагрузки каждый, смонтированные на одной небольшой плате. На этой же плате (мы ведь говорим о компактных модулях ввода-вывода) смонтирован микроконтроллер, в который зашита логика работы модуля. Внимание, вопрос – можно в таких условиях корректно развязать управление с силовыми цепями? Ведь это даже не электромеханика, с которой сейчас все более-менее решаемо. Ответ очевиден. Собственно, поэтому модули дискретного вывода с твердотельными реле особой популярностью не пользуются

И если вам кажется, что мы пытаемся подтолкнуть вас к применению везде, где только можно модулей дискретного вывода с транзисторными выходами, то вам не кажется, мы именно это и делаем. Просто потому, что так делать технически более грамотно, да и на складе пользователя не нужно держать лишнюю номенклатуру в ЗИП.
