Модуль дискретного ввода GT-1328 серии G оснащен восемью высокоскоростными входами 24 В DC типа Source для трехпроводных датчиков. Он обрабатывает короткие импульсы, поддерживает счет, подключение энкодера и измерение периода; полевые цепи выводятся на RTB 18.

Модель используют в счетных задачах, системах контроля движения и при работе с импульсными датчиками по схеме Source. По функциям GT-1328 близок к GT-1318, но отличается типом входной цепи, что важно учитывать при согласовании с датчиками.

Модуль ввода дискретных сигналов GT-1358 серии G рассчитан на восемь трехпроводных сигналов 24 В DC по схеме Sink. Съемный клеммник RTB 18 используется для полевого подключения, задержка переходов OFF-ON и ON-OFF составляет 0,3 мс.
GT-1358 предназначен для стандартных трехпроводных датчиков и других дискретных устройств в промышленных шкафах управления. Это решение выбирают, когда требуется вход Sink с клеммным подключением, но функции высокоскоростного счета не нужны.

Модуль дискретного ввода GT-1368 серии G принимает восемь трехпроводных сигналов 24 В DC по схеме Source. Подключение выполнено через съемный RTB 18, который упрощает монтаж и замену проводки; время реакции входов равно 0,3 мс.

Модель подходит для датчиков и других полевых устройств с требуемой схемой Source. Главное различие между GT-1368 и GT-1358 заключается в типе входной цепи: первая модель выполнена как Source, вторая - как Sink.

Модуль ввода дискретных сигналов GT-1428 серии G выполнен в комбинированном формате: восемь входов Sink и восемь выходов Source на 24 В DC. Предусмотрена диагностика, задержка входов составляет 0,3 мс, выходов - 0,1/0,35 мс; подключение выполняется через RTB 18.

GT-1428 совмещает прием и выдачу дискретных сигналов в одном посадочном месте станции. Такая конфигурация удобна для локальных узлов автоматики с датчиками и маломощными исполнительными цепями, где важно уменьшить количество отдельных модулей.

Модуль дискретного ввода GT-15DF серии G включает 16 универсальных каналов 12 В DC, работающих по схемам Sink и Source. Для подключения используется RTB 18, задержка включения и отключения входов составляет 0,3 мс.

Модель предназначена для оборудования с дискретными цепями 12 В, к которым нельзя подключить стандартный модуль на 24 В. Универсальная входная схема облегчает согласование GT-15DF с датчиками и электронными устройствами разных типов.

Модуль ввода дискретных сигналов GT-1658 серии G работает с восемью датчиками NAMUR и обеспечивает питание 8,2 В DC. Логический ноль определяется при токе менее 1,2 мА, единица - при токе от 2,1 мА; рабочая частота достигает 1 кГц, подключение производится через RTB 18.
GT-1658 применяют с двухпроводными индуктивными и другими датчиками стандарта NAMUR. Этот модуль ввода дискретных сигналов выбирают именно для токовых сигналов NAMUR, поскольку обычные входы 24 В DC с такими датчиками несовместимы.

Модуль дискретного ввода GT-1804 серии G принимает четыре потенциальных сигнала переменного тока класса 110/120 В AC. Цепи подключаются через RTB 10, задержка срабатывания составляет 30 мс при включении и 130 мс при отключении.
Модель предназначена для непосредственного контроля силовых и релейных цепей переменного тока без преобразования сигнала в 24 В DC. При проектировании важно учитывать повышенное входное напряжение и прокладывать соответствующие проводники отдельно от низковольтных цепей.

Модуль ввода дискретных сигналов GT-1904 серии G рассчитан на четыре потенциальных сигнала 240 В AC. Для подключения предусмотрен RTB 10, время перехода OFF-ON составляет 30 мс, ON-OFF - 130 мс.
GT-1904 позволяет контролировать наличие сетевого напряжения и состояние высоковольтных релейных цепей непосредственно в станции ввода/вывода. Модель применяют в цепях 240 В AC при обязательном соблюдении требований к монтажу и электрической безопасности.

Модуль дискретного ввода-вывода GT-1B7F серии G имеет 16 настраиваемых каналов 24 В DC. Каждый канал может работать как вход Sink или выход Source; задержка входов составляет 0,4/0,5 мс, выходов - 0,3/0,5 мс, подключение выполняется через RTB 18.
GT-1B7F подходит для оборудования, в котором соотношение входных и выходных сигналов может меняться. Конфигурацию каналов можно адаптировать без замены модуля, учитывая сочетание входов Sink и выходов Source.

Модуль ввода-вывода дискретных сигналов GT-1B8F серии G содержит 16 настраиваемых каналов 24 В DC, используемых как входы Source либо выходы Sink. Время реакции входов и выходов составляет 0,3/0,5 мс, полевые цепи подключаются через RTB 18.
Модель удобна для гибких конфигураций, в которых количество входных и выходных каналов меняется при модернизации оборудования. От GT-1B7F модуль GT-1B8F отличается противоположным сочетанием схем: вход Source и выход Sink.

Модуль дискретного вывода GT-221F серии G содержит 16 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 4,8 А на модуль; подключение выполняется через IDC 20. Задержка OFF-ON/ON-OFF составляет 0,5/0,5 мс. Предусмотрена защита от короткого замыкания.
GT-221F используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; IDC 20 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой.

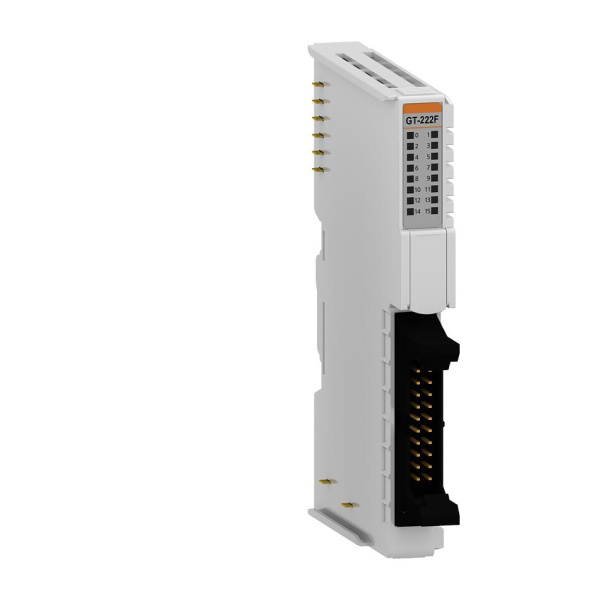

Модуль вывода дискретных сигналов GT-222F серии G содержит 16 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 3,6 А на модуль; подключение выполняется через IDC 20. Задержка OFF-ON/ON-OFF составляет 0,3/0,3 мс. Предусмотрена защита от короткого замыкания.
Модуль подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. IDC 20 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

Модуль дискретного вывода GT-223F серии G содержит 16 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 4,8 А на модуль; подключение выполняется через IDC 20. Задержка OFF-ON/ON-OFF составляет 0,2/0,4 мс. Защита выходов от короткого замыкания не предусмотрена.
Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

Модуль вывода дискретных сигналов GT-224F серии G содержит 16 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 3,6 А на модуль; подключение выполняется через IDC 20. Задержка OFF-ON/ON-OFF составляет 0,1/0,6 мс. Защита выходов от короткого замыкания не предусмотрена.
При комплектации станции GT-224F выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. IDC 20 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой; модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

Модуль дискретного вывода GT-225F серии G содержит 16 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 4,8 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания.
GT-225F используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; RTB 18 обеспечивает клеммное подключение полевых цепей.

GT-226F Дискретный вывод, 16DO, 24 В/0.3А (DC), Source, RTB 18

Модуль дискретного вывода GT-227F серии G содержит 16 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным.
Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

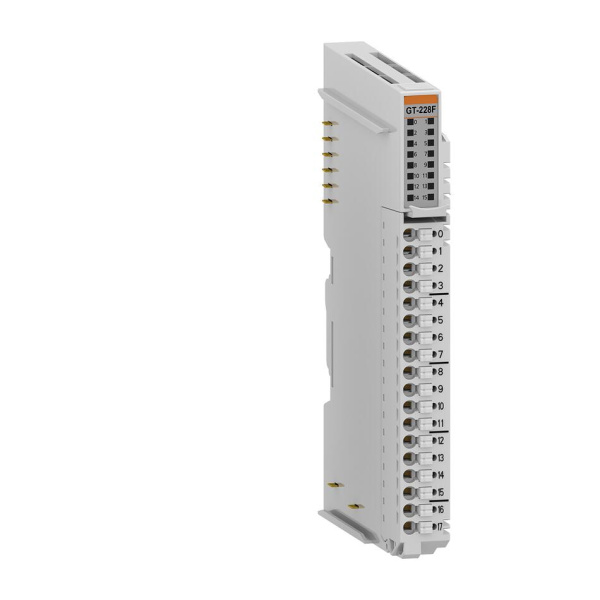

GT-228F Дискретный вывод, 16DO, 24 В/0,5А (DC), Source, RTB 18

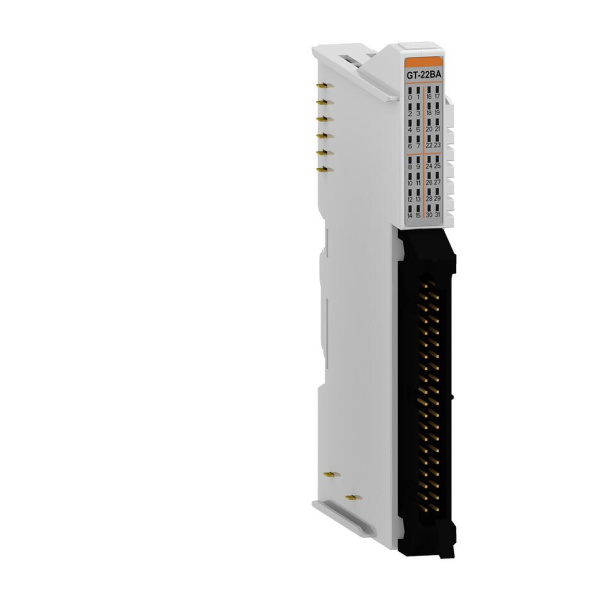

Модуль дискретного вывода GT-22BA серии G содержит 32 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 6 А на модуль; подключение выполняется через IDC 40. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания.
GT-22BA используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; IDC 40 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой.

Модуль вывода дискретных сигналов GT-22CA серии G содержит 32 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 6 А на модуль; подключение выполняется через IDC 40. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания.
Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. IDC 40 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.
