GT-22BA

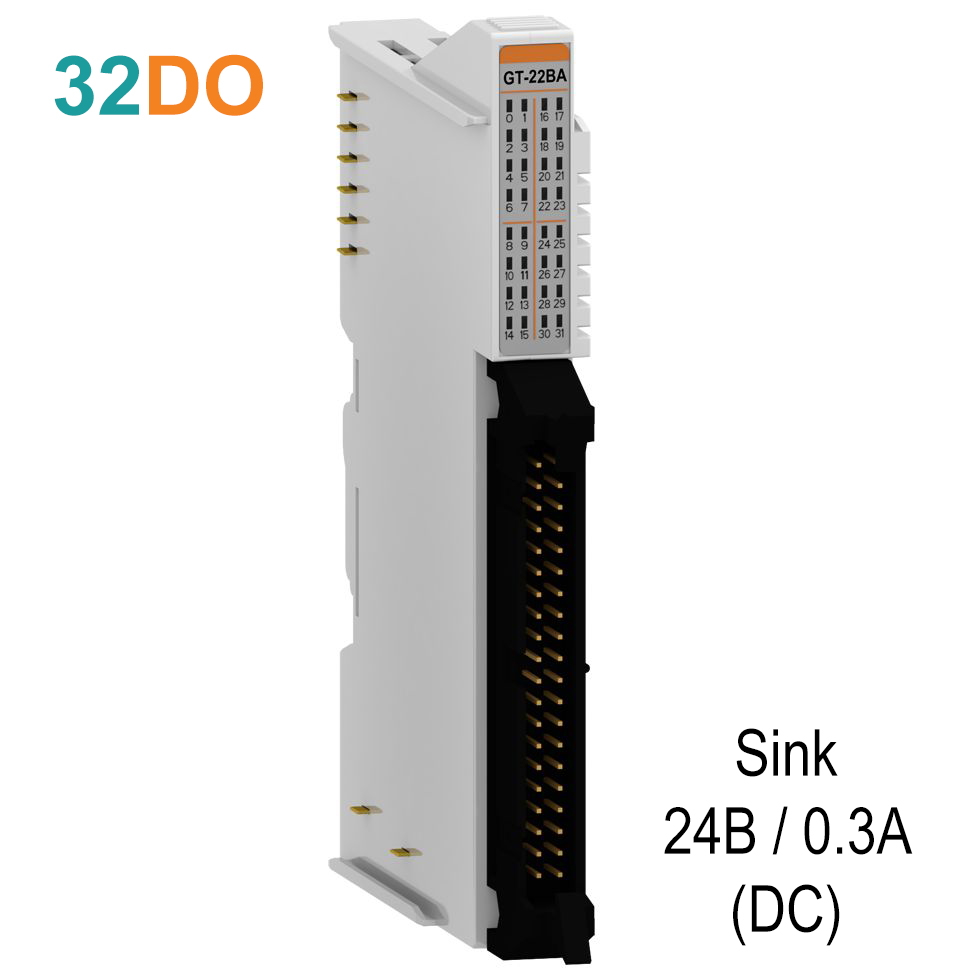

Модуль дискретного вывода GT-22BA серии G содержит 32 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 0,3 А на канал, суммарно до 6 А на модуль; подключение выполняется через IDC 40. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания.
GT-22BA используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; IDC 40 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой.
GT-22BA используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки; IDC 40 рассчитан на плотное многоканальное подключение с ответной кабельной сборкой.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный вывод
Количество каналов
—
32
Тип сигнала
—
24 В (DC)
Ток потребления, мА
—
65
Тип разъема
—
IDC 40
Все характеристики
Характеристики выходов
| Количество каналов | 32 канала (Sink, с общим "+") |
| Индикация | 32 зелёных индикатора статуса канала |
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 32 В DC |
| Падение напряжения (логический "1") | не более 0.3 В DC при 25 °С |
| Ток (логический "1") | 1 мА на канал |
| Ток утечки (логический "0") | не более 25 мкА |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.5 мс |
| Токовая нагрузка | не более 0.3 А на канал / 6 А на модуль |
| Защита |
Лимит перегрузки по току: 3.5 А на каждый канал при 25 °C Отключение при перегреве: 3 А на каждый канал при 25 °C Защита от короткого замыкания |
| Общие контакты | 4 контакта (24 В) |
Базовые характеристики
| Рассеиваемая мощность | 65 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |

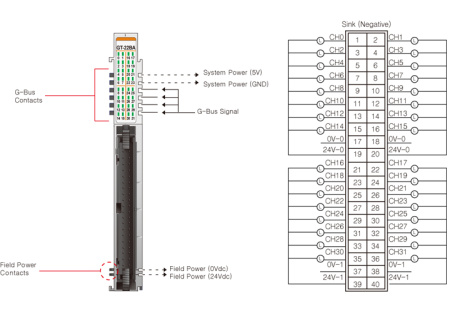

| Подключение | Разъём IDC 40 (AWG 22) |
| Вес | 59 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
32
Тип сигнала
24 В (DC)
Ток потребления, мА
65
Тип разъема
IDC 40
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Транзисторный
Резервирование
Не поддерживается
