Артикул:
GT-1368

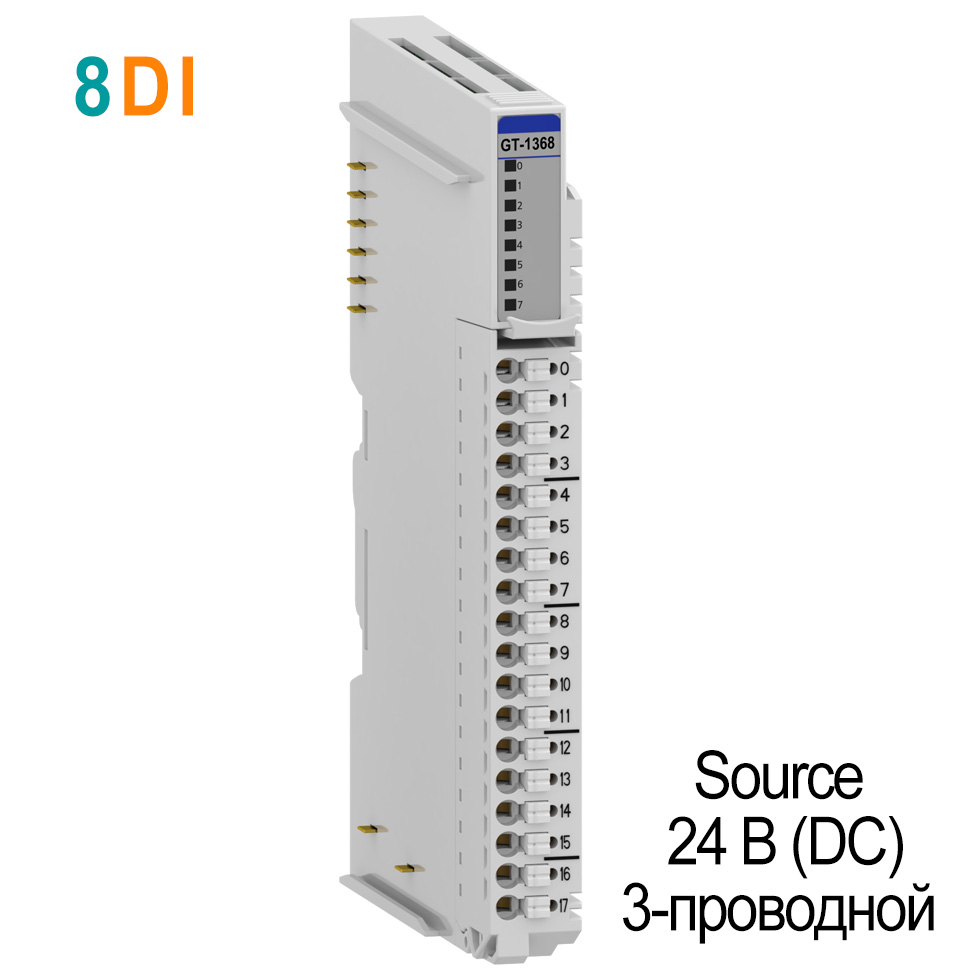

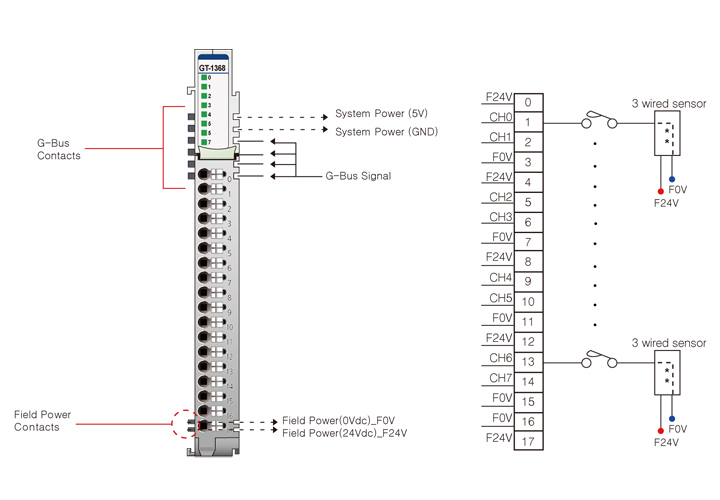

Модуль дискретного ввода GT-1368 серии G принимает восемь трехпроводных сигналов 24 В DC по схеме Source. Подключение выполнено через съемный RTB 18, который упрощает монтаж и замену проводки; время реакции входов равно 0,3 мс. Модель подходит для датчиков и других полевых устройств с требуемой схемой Source.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный ввод
Количество каналов
—
8
Тип разъема
—
RTB 18
Горячая замена
?
Hot backup
—
Не поддерживается
Резервирование
—
Не поддерживается
| Характеристики входов | ||||
| Количество каналов | 8 каналов (source) | |||
| Индикация | 8 зелёных индикаторов статуса канала | |||
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 15~ 28.8 В DC при 60℃ |
|||
|
Напряжение детектирования сигнала (логический "0") |
до 12.5 В DC при 25℃ | |||
| Ток (логический "1") |
до 2.2 мА на канал при 24 В DC до 2.7 мА на канал при 28.8 В DC |
|||
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|||
| Время "антидребезга" | Настраивается, до 10 мс | |||
| Входное сопротивление (номин.) | 10.2 кОм | |||
| Общие контакты | 5 контактов (source) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 35 мА при 5 В DC | |||
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция | |||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 0 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.75 мм² (AWG18) | |||
| Вес | 63 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
