Артикул:
M2774

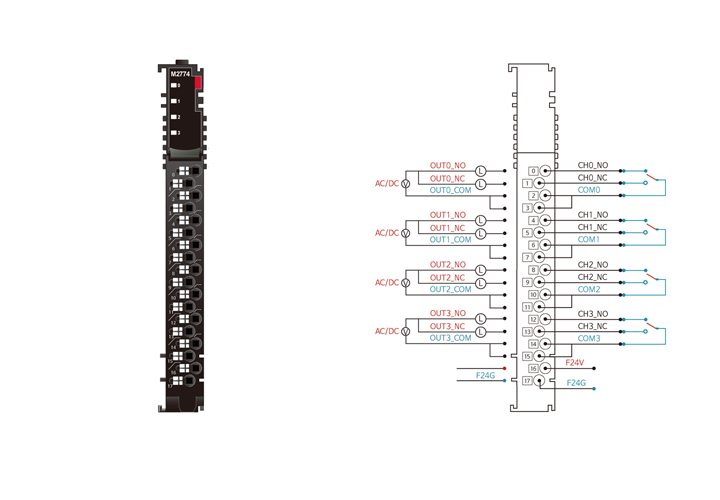

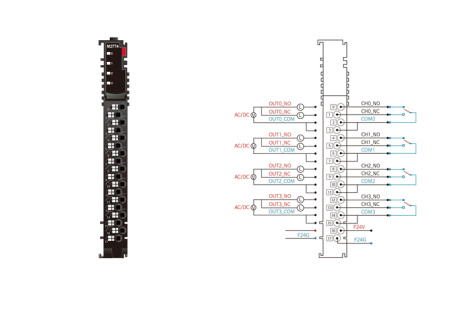

Модуль дискретного вывода M2774 серии M имеет 4 электромеханических релейных выхода с перекидными сухими контактами. Модуль коммутирует нагрузки 24 В DC и 240 В AC с током до 2 А на канал, суммарно до 8 А на модуль; подключение предусмотрено через RTB 18. Задержка OFF-ON/ON-OFF составляет 8/8-14 мс.
M2774 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. Релейный выход удобен, когда требуется коммутация цепей разного напряжения сухим контактом; RTB 18 обеспечивает клеммное подключение полевых цепей. Горячая замена позволяет обслуживать модуль без отключения всей сборки.
M2774 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. Релейный выход удобен, когда требуется коммутация цепей разного напряжения сухим контактом; RTB 18 обеспечивает клеммное подключение полевых цепей. Горячая замена позволяет обслуживать модуль без отключения всей сборки.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Дискретный вывод
Количество каналов
—
4
Тип разъема
—
RTB 18
Тип подключения
—
2-проводное
Горячая замена
?
Hot backup
—
Поддерживается
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала (Двунаправленный) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип реле | Реле SPST (Form C, 1 NO / 1 NC) |
| Выходное напряжение (логический "1") |
не более 24 В DC при 2 А (резист.) не более 240 В AC при 2 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 8 мс (24 В DC) с "1" на "0": не более 8 мс (24 В DC) с "0" на "1": не более 8 мс (240 В AC) с "1" на "0": не более 14 мс (240 В AC) |
| Токовая нагрузка |
не более 2.0 А на канал |
| Механический ресурс переключений |
5 ∙ 106 |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 4 контакта |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 35 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 22 ~ 26 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 84 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M
Тип модуля
Дискретный вывод
Количество каналов
4
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Поддерживается
Тип выхода
Релейный
