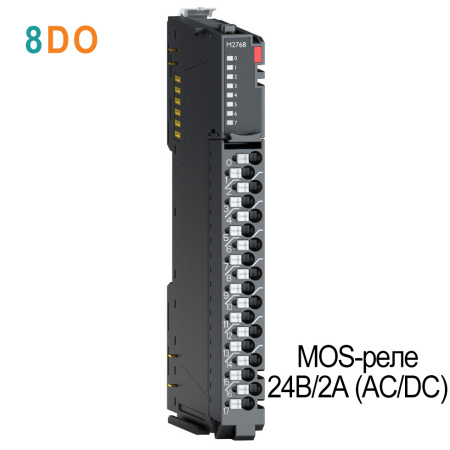

Артикул:
M2768
Характеристики выходов
| Количество каналов | 8 каналов (Двунаправленный) |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип реле | Твердотельное реле (MOS) |
| Выходное напряжение (логический "1") |
24 В (AC / DC) при 2 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 1 мс (24 В AC) с "1" на "0": не более 3 мс (24 В AC) с "0" на "1": не более 1 мс (24 В DC) с "1" на "0": не более 3 мс (24 В DC) |
| Токовая нагрузка |
не более 2 А на канал / 8 А на модуль |
| Частота выходного сигнала |
47 ~ 63 Гц |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 130 мА при 5.0 В DC |

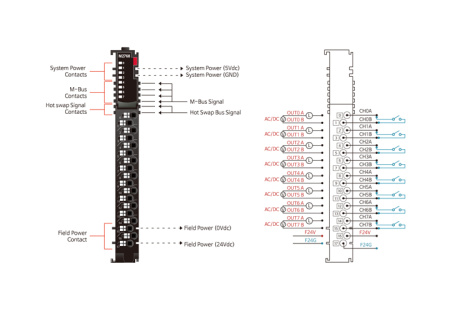

| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный вывод M2xxx, M-серия.pdf / PDF 3.41MB
1/1
—
Серия
Серия M
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC), 24 В (AC)
Ток потребления, мА
130
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Поддерживается
Тип выхода
Релейный
