Что такое Sink, Source и потенциальный ввод?
В системах автоматизированного управления дискретные сигналы являются самыми распространенными. Их физический смысл обычно сводится к простым состояниям: «включено/выключено», «открыто/закрыто», «наличие/отсутствие». В программном коде эти состояния кодируются как «Истина» (1) или «Ложь» (0). Если говорить проще, дискретный сигнал можно сравнить с лампочкой: она либо горит, либо нет. Конечно, лампочка может светиться вполсилы, но в контексте дискретных сигналов мы рассматриваем только два состояния — «есть сигнал» и «нет сигнала».
Как контроллер воспринимает дискретные сигналы?
Контроллеры, в отличие от людей, не могут «видеть» лампочку. Для них сигнал — это электрический параметр: напряжение или ток определенного уровня. Чтобы сообщить контроллеру о состоянии сигнала, на вход модуля дискретного ввода подается напряжение или ток. Однако здесь есть свои нюансы.
Дискретные входы делятся на две основные группы:
- Входы, переключаемые напряжением: для активации состояния «Истина» на входе должен появиться определенный потенциал относительно общей точки.
- Входы, переключаемые током: для активации требуется протекание тока определенной величины.
Постоянное напряжение: Sink и Source
В современных системах автоматизации чаще всего используется постоянное напряжение, особенно 24 В. Это связано с тем, что 24 В безопасно для человека, но при этом достаточно для снижения токовой нагрузки на цепи по сравнению с более низкими напряжениями, такими как 12 В или 5 В. Однако при работе с модулями дискретного ввода и вывода важно понимать разницу между Sink и Source.

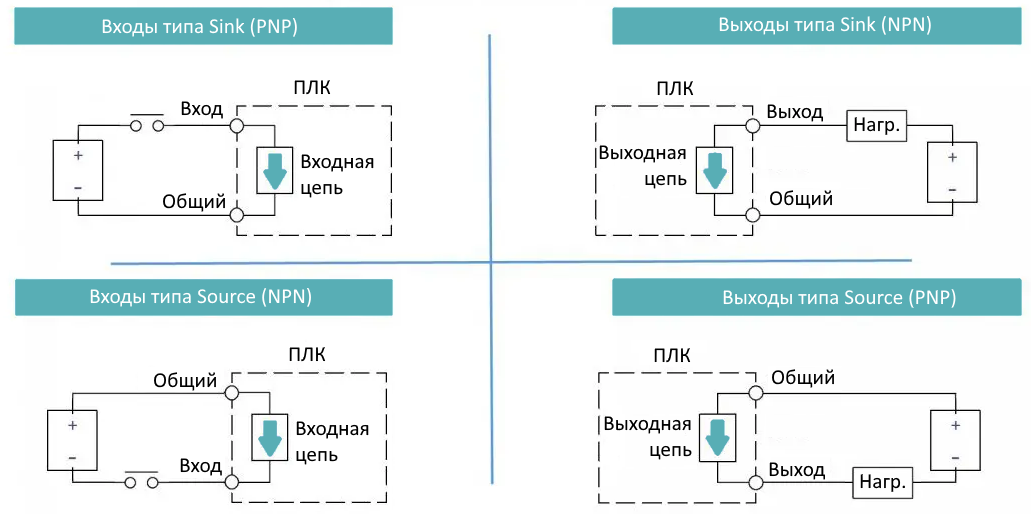

Что такое Sink и Source?
- Sink (сток): ток втекает во вход. Для активации такого входа на него подается «плюс» (например, +24 В), а общий контакт «минус».
- Source (исток): ток вытекает из входа. Для активации на вход подается «минус» (0 В), а общий контакт подключается к «плюсу» (+24 В).
Примеры применения Sink и Source
- Sink-входы: Управление световой сигнализацией: к Sink-входу подключается «плюс» лампы, а «минус» — к общему контакту. Когда контроллер активирует вход, ток течет через лампу, и она загорается.
- Source-входы: Управление реле: к Source-входу подключается «минус» катушки реле, а «плюс» — к общему контакту. При активации входного сигнала реле срабатывает. Подключение датчиков с выходом NPN (отрицательный сигнал): такие датчики подключаются к Source-входам.
Подключение датчиков: например, датчик уровня жидкости с выходом PNP (положительный сигнал) подключается к Sink-входу.
Переменное напряжение: особенности применения
В некоторых случаях, например, в схемах автоматического ввода резерва (АВР) или электрических защит, удобнее работать с переменным напряжением, например, 230 В. Для таких задач используются модули дискретного ввода с миниатюрными реле, которые коммутируют слаботочные логические цепи внутри модуля.
Преимущества и недостатки
- Преимущества: не требуется дополнительная развязка, так как реле уже обеспечивает гальваническую изоляцию.
- Недостатки: скорость реакции таких модулей ниже, чем у транзисторных, из-за механического характера работы реле.
Пример применения: Системы АВР: модули с релейными входами используются для контроля состояния сетевого напряжения и переключения на резервный источник питания.
Почему релейная развязка важна?
Подача высокого напряжения (например, 230 В) напрямую на контроллерную сборку может быть опасной. Ошибка при монтаже может привести к повреждению дорогостоящих модулей, таких как аналоговые входы-выходы или модули термометрии. Поэтому для защиты системы рекомендуется использовать релейную развязку.
Пример использования релейной развязки: Управление мощными нагрузками: вместо подключения нагрузки напрямую к модулю дискретного вывода, используется промежуточное реле. Это позволяет защитить контроллер от перегрузок и коротких замыканий.
Гибкость системы: при изменении параметров нагрузки достаточно заменить реле, а не весь модуль.
Дискретные сигналы — это основа систем автоматизации. Понимание различий между Sink и Source входами, а также особенностей работы с постоянным и переменным напряжением, позволяет проектировать надежные и гибкие системы. Релейная развязка, хотя и требует дополнительных затрат на этапе проектирования, значительно повышает безопасность и долговечность системы, снижая риски повреждения дорогостоящего оборудования.
