Артикул:
ST-5642

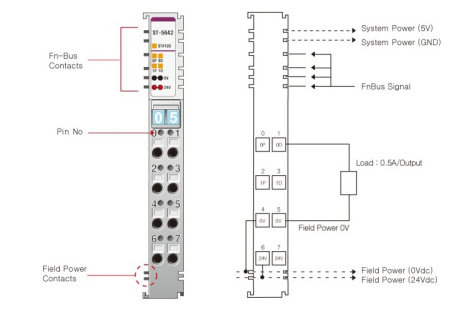

Модуль импульсного вывода ST-5642 формирует два канала 24 В DC с током до 0,5 А для внешних драйверов двигателей и сервоприводов. Полевые сигналы выведены на RTB 8.
Серия S снята с производства и поддерживается CREVIS в России. При выборе замены проверяют число каналов, частоту импульсов, схему Pulse/Direction или CW/CCW и электрический тип входа драйвера.
Серия S снята с производства и поддерживается CREVIS в России. При выборе замены проверяют число каналов, частоту импульсов, схему Pulse/Direction или CW/CCW и электрический тип входа драйвера.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Импульсный вывод
Количество каналов
—
2
Тип сигнала
—
24 В (DC)
Тип разъема
—
RTB 8
Горячая замена
?
Hot backup
—
Не поддерживается
Характеристики импульсных выходов
| Количество каналов | 2 канала |
| Индикация |
2 зелёных индикатора состояния канала и 1 индикатор состояния модуля |
|
Напряжение на канале |
24 В DC (номин.) |
|
Ток на канале |
0.5 А на канал 2 А на модуль |
| Частота импульсного выхода | 1 - 20 кГц |
| Скважность импульсного выхода |
~ 50 % |
|
Максимальное количество импульсов |
-32767 ~ +32767 |
|
Разрядность счётчика импульсов |
32 бит на канал (включая знак) |
| Профиль управления | Трапецеидальный |
| Защита | Защита от короткого замыкания |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 150 мА при 5.0 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 60 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
