Артикул:
ST-5444

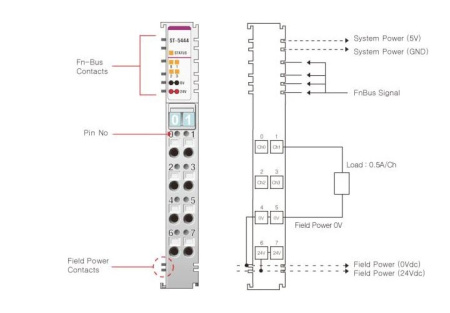

Модуль ШИМ (PWM) ST-5444 предоставляет четыре выхода Source 24 В DC с током до 0,5 А на канал. Полевые цепи подключаются через RTB 8, каналы могут управляться независимо.
Серия S снята с производства, но CREVIS в России поддерживает действующее оборудование и подбирает замену с учётом числа каналов, частоты ШИМ, допустимого тока и температурного режима.
Серия S снята с производства, но CREVIS в России поддерживает действующее оборудование и подбирает замену с учётом числа каналов, частоты ШИМ, допустимого тока и температурного режима.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Импульсный вывод
Количество каналов
—
4
Тип разъема
—
RTB 8
Горячая замена
?
Hot backup
—
Не поддерживается
Характеристики интерфейса
| Интерфейс передачи данных | ШИМ (PWM) |
| Количество каналов | 4 канала |
| Индикация |
4 зелёных индикатора состояния каналов и 1 индикатор статуса модуля |
| Ток на канале |
0.5 А на канал / 3 А на модуль |
|
Бросок тока |
не более 1.5 А, 100 мс на канал |
| Частота импульсного выхода | 1 - 2.5 кГц |
| Скважность импульсного выхода | 0 - 100 % |
|
Защита |
Защита от короткого замыкания |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 150 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Между в/в и полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания : 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 50 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
