Артикул:
ST-5272

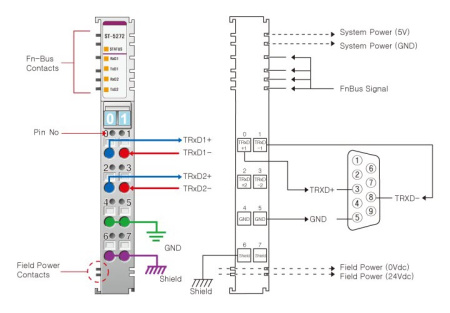

Интерфейсный модуль ST-5272 предоставляет два независимых канала RS-485 на клеммнике RTB 8. Модель предназначена для последовательного обмена с адресуемыми полевыми устройствами в двух линиях.
Устройство относится к снятой с производства серии S. CREVIS в России поддерживает эксплуатируемые станции и помогает подобрать современный аналог с нужным числом портов и параметрами связи.
Устройство относится к снятой с производства серии S. CREVIS в России поддерживает эксплуатируемые станции и помогает подобрать современный аналог с нужным числом портов и параметрами связи.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Интерфейсный модуль
Количество каналов
—
2
Тип интерфейса
—
RS-485
Тип разъема
—
RTB 8
Горячая замена
?
Hot backup
—
Не поддерживается
Характеристики интерфейса
| Интерфейс передачи данных | RS-485 |
| Количество каналов | 2 канала |
| Линии передачи данных | TxD, RxD, Полудуплексный режим |
| Скорость передачи данных | 1200 ~ 115200 бод |
| Количество бит данных | 7 бит, 8 бит |
| Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
| Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
| Тип кабеля | Рекомендуется использовать экранированный кабель |
| Длина кабеля | 1 км (витая пара) |
|
Размер "окон" приёма / передачи данных |
Данные - 72 байт (по умолчанию), Байты состояния интерфейса - 2 байта Байты управления интерфейсом - 2 байта |
| Буфер приёма (RxD) |
256 байт на канал |
| Буфер передачи (TxD) | 256 байт на канал |
Базовые характеристики
| Рассеиваемая мощность | 155 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Изоляционное напряжение: 1000 В (Vrms) |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
