Артикул:
ST-5231

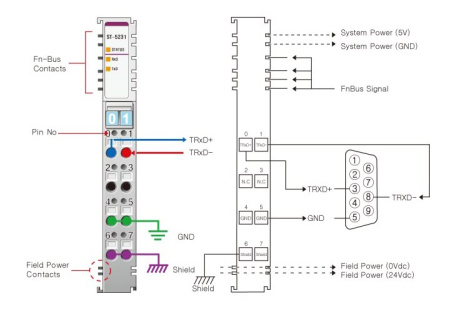

Интерфейсный модуль ST-5231 добавляет станции один полудуплексный канал RS-485 для связи с промышленными приборами, приводами и счётчиками. Подключение линии выполняется через RTB 8.
Серия S снята с производства. CREVIS в России продолжает техническую поддержку и подбирает современные аналоги с учётом числа портов, скорости обмена и используемого протокола.
Серия S снята с производства. CREVIS в России продолжает техническую поддержку и подбирает современные аналоги с учётом числа портов, скорости обмена и используемого протокола.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Интерфейсный модуль
Количество каналов
—
1
Тип интерфейса
—
RS-485
Тип разъема
—
RTB 8
Горячая замена
?
Hot backup
—
Не поддерживается
Характеристики интерфейса
| Интерфейс передачи данных | RS-485 |
| Количество каналов | 1 канал |
| Линии передачи данных | TxD, RxD, Полудуплексный режим |
| Скорость передачи данных | 300 ~ 115200 бод |
| Количество бит данных | 7 бит, 8 бит, 9 бит |
| Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
| Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
| Тип кабеля | Рекомендуется использовать экранированный кабель |
| Длина кабеля | не более 15 м |
|
Размер "окон" приёма / передачи данных |
Данные - 10 байт (по умолчанию), Байт состояния интерфейса - 1 байт Байт управления интерфейсом - 1 байт |
| Буфер приёма (RxD) | 1024 байт |
| Буфер передачи (TxD) | 256 байт |
Базовые характеристики
| Рассеиваемая мощность | 110 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Изоляционное напряжение: 1000 В (Vrms) |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
