Артикул:
GT-5904

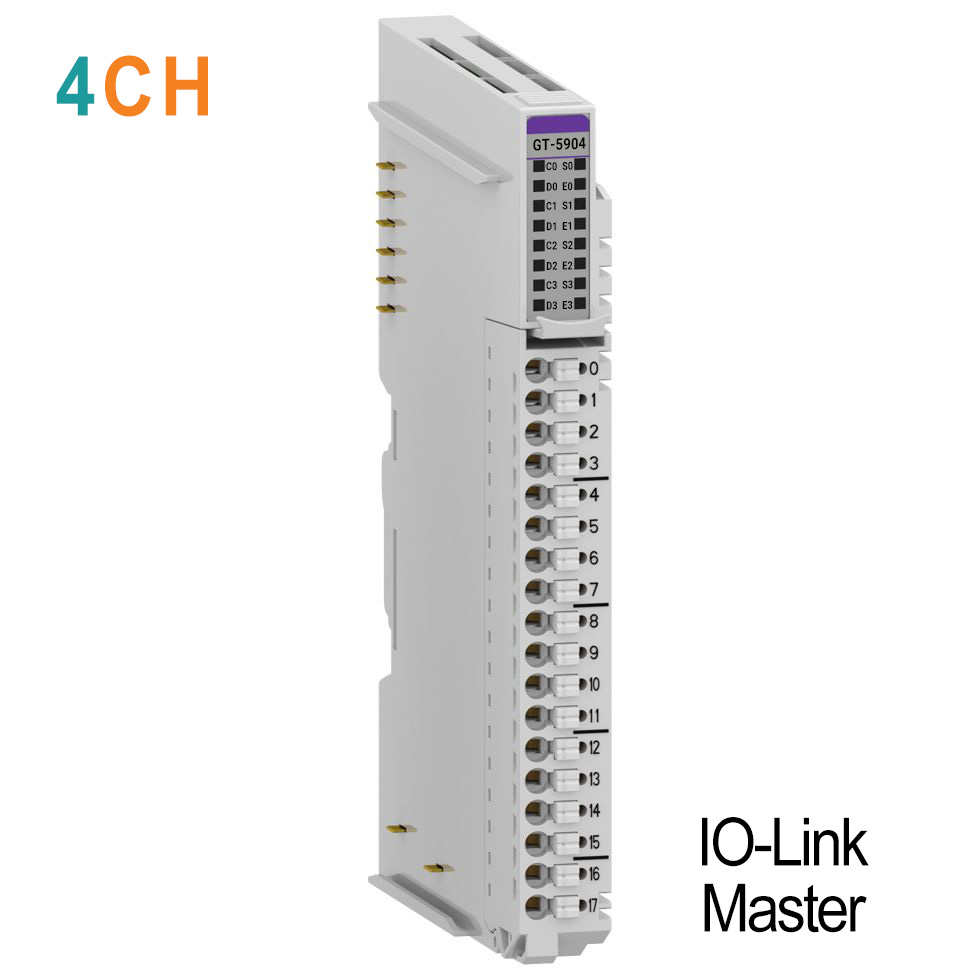

Интерфейсный IO-Link модуль GT-5904 работает как четырёхпортовый Master IO-Link V1.1 и поддерживает скорости COM1, COM2 и COM3. Допустимый ток составляет до 0,5 А на порт и до 2 А на модуль при 25 °C, подключение выполняется через RTB 18.
Модуль предназначен для интеллектуальных датчиков и исполнительных устройств IO-Link: передаёт процессные данные, параметры и диагностику, а в режиме SIO может обслуживать обычные дискретные сигналы.
Модуль предназначен для интеллектуальных датчиков и исполнительных устройств IO-Link: передаёт процессные данные, параметры и диагностику, а в режиме SIO может обслуживать обычные дискретные сигналы.
Акция
Специальное предложение
Цена по акции
18 000 ₽ (с НДС)
Товар участвует в распродаже. Количество ограничено.
Краткое описание
Серия
—
Серия G
Тип модуля
—
Интерфейсный модуль
Количество каналов
—
4

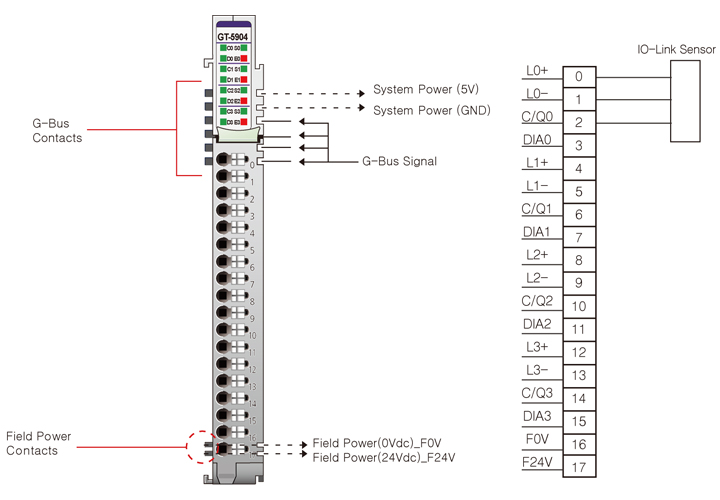

Тип разъема
—
RTB 18
Горячая замена
?
Hot backup
—
Не поддерживается
Резервирование
—
Не поддерживается
| Основные характеристики | |
| Модель | GT-5904 |
| Характеристики протокола IO-Link | |
| Число каналов IO-Link | 4 |
| Версия протокола | IO-Link V1.1 |
| Скорость передачи | 4.8 Кбит/с (COM1), 38.4 Кбит/с (COM2), 230.4 Кбит/с (COM3) |
| Ток оконечного устройства (L+) | Макс. 0.5A на канал / Макс. 2A на модуль при 25℃ |
| Характеристики вводов | |
| Количество вводов | 8 каналов типа Sink (4 ввода SIO + 4 ввода DIA) |
| Индикация | 8 зеленых светодиодов состояния вводов (4 для SIO 4 + 4 для DIA) |
| Напряжение логической «1» | Номинальное: 24 В DC |
| Диапазон напряжений: 15~30 В DC при 25℃ | |
| Ток логической «1» | 2.5 мА при 15~30 В DC |
| Напряжение логического «0» | 9 В DC при 25℃ |
| Задержка входного сигнала | с «0» на «1»: макс. 0.4 мс |
| с «1» на «0»: макс 0.3 мс | |
| Общие контакты | 2 общих контакта (Sink) |
| Характеристики выводов | |
| Количество выводов | 4 канала типа Source (4 вывода SIO) |
| Индикация | 4 зеленых светодиода состояния выводов (на 4 вывода SIO) |
| Выходное напряжение | Номинальное: 24 В DC |
| Диапазон напряжений: 15 ~ 30 В DC при 25℃ | |
| Падение напряжения при | 0.8 В DC при 25℃ |
| логической «1» | |
| Ток утечки при логическом «0» | Макс. 10 мкА |
| Задержка выходного сигнала | с «0» на «1»: макс. 0.2 мс |
| с «1» на «0»: макс 0.2 мс | |
| Максимальный выходной ток | 0.5 А на канал / 2.0 А на модуль при 25℃ |
| Ограничение выходного тока: 0.6 А для каждого канала при 25℃ | |
| Защиты по выходу | Тепловая защита: порог отключения 160℃ для каждого канала при 25℃ |
| Защита от короткого замыкания | |
| Общие контакты | 2 общих контакта (Source) |
| Общие характеристики | |
| Потребление | Макс. 85 мА при 5.0 В DC |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 15~30 В DC | |
| Потребление по полевой шине: 20 мА при 24 В DC | |
| Сечение провода | Макс. 0.75 мм2(AWG 18) |
| Масса | 63 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+70 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
