Артикул:
GT-5114

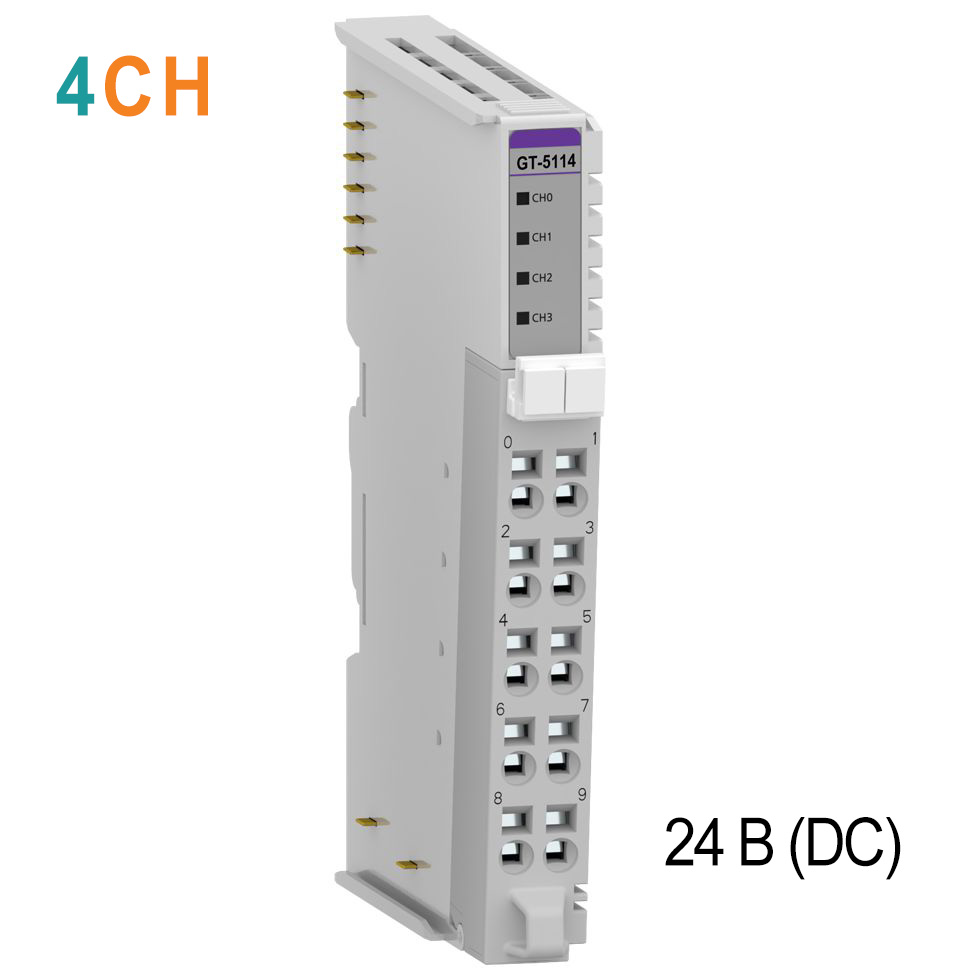

Высокоскоростной счетчик GT-5114 предоставляет четыре канала 24 В DC для подсчёта импульсов и подключения инкрементальных энкодеров. В режиме энкодера поддерживается частота до 750 кГц, в режиме счётчика - до 100 кГц; подключение выполнено через RTB 10.
Четырёхканальная модель позволяет контролировать несколько независимых потоков импульсов в одной станции серии G, измерять частоту и период, отслеживать скорость и направление движения.
Четырёхканальная модель позволяет контролировать несколько независимых потоков импульсов в одной станции серии G, измерять частоту и период, отслеживать скорость и направление движения.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Счётчики
Количество каналов
—
4
Тип сигнала
—
24 В (DC)
Частотный диапазон
—
0 - 100 кГц
Ток потребления, мА
—
70
Все характеристики
Характеристики входов
| Количество каналов | 4 канала |
| Индикация | 4 зелёных индикатора статуса каналов |
| Тип входного сигнала | 24 В DC (номин.) |
| Ток канала | 3 мА при 24 В DC |
|
Напряжение детектирования сигнала (логический "1") |
от 16.5 В DC |
| Частота входного сигнала |
0 ~ 100 кГц (режим обработки данных с энкодера) 0 ~ 100 кГц (режим счётчика) |
|
Режимы работы (используются только контакты 1го канала) |
Инкрементный / декрементный счётчик (счёт вверх / вниз), измерение частоты импульса, измерение длительности и периода импульса |
|
Режимы работы (используются контакты 2х каналов) |
Режим обработки данных с энкодера (2х, 4х), Инкрементный / декрементный счётчик (счёт вверх / вниз) с блокировкой и сбросом значения счёта, Двунаправленный счётчик, Счётчик с определением направления счёта |
| Разрядность счётчика | 32 бит/канал |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Счётчики
Количество каналов
4
Тип сигнала
24 В (DC)
Частотный диапазон
0 - 100 кГц
Ток потребления, мА
70
Тип разъема
RTB 10
Горячая замена
?
Hot backup
Не поддерживается
Резервирование
Не поддерживается
