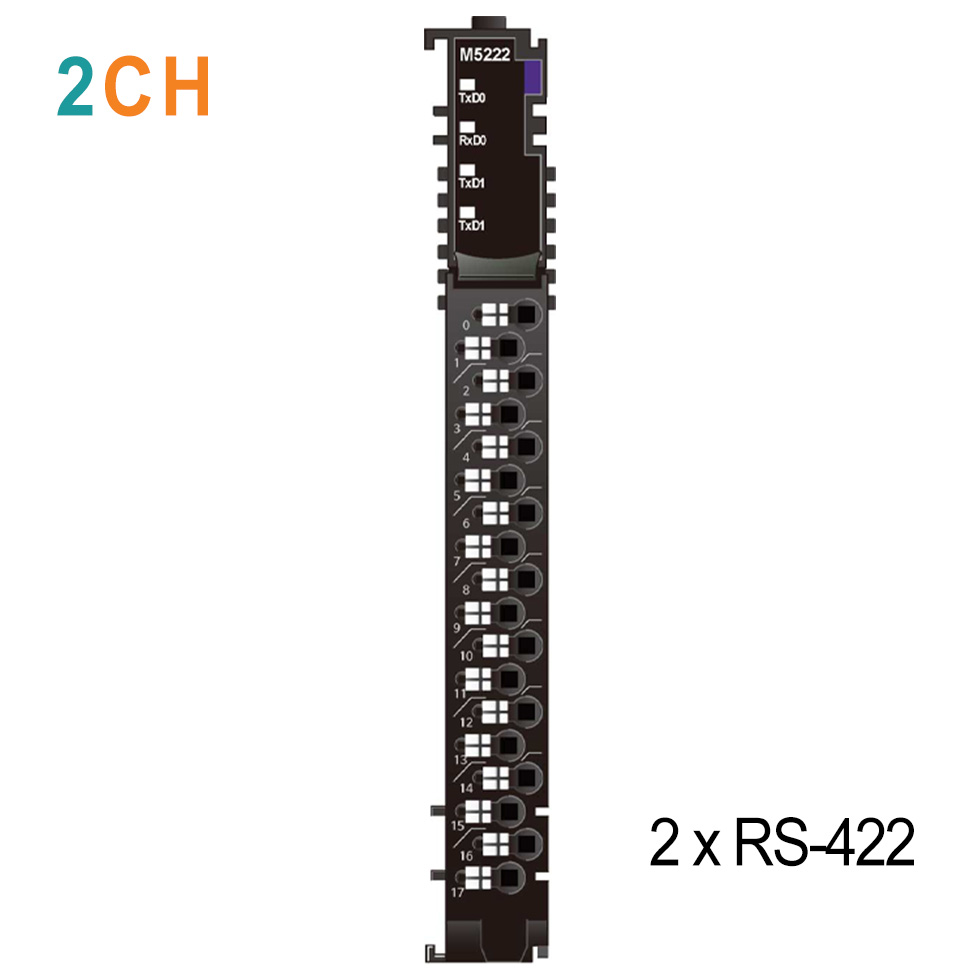

Артикул:
M5222
Характеристики интерфейса
| Интерфейс передачи данных | RS-422 |
| Количество каналов | 2 канала |
| Линии передачи данных | TxD, RxD, Дуплексный режим |
| Скорость передачи данных | 1200 ~ 115200 бод |
| Количество бит данных | 8 бит, 9 бит |
| Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
| Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
| Тип кабеля | Рекомендуется использовать экранированный кабель |
| Длина кабеля | 1 км (витая пара) |
|
Размер "окон" приёма / передачи данных |
Данные - 28 байт (по умолчанию), настраивается (Макс. 252 байт) Байт состояния интерфейса - 2 байт Байт управления интерфейсом - 2 байт |
| Буфер приёма (RxD) | 1024 байт |
| Буфер передачи (TxD) | 1024 байт |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 85 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание и внутренние цепи: Не используется Системное питание и внутренние цепи: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 57 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Интерфейсные модули M52xx, M-серия.pdf / PDF 2.44MB
1/1
—
Серия
Серия M
Тип модуля
Интерфейсные модули
Количество каналов
2
Тип интерфейса
RS-422
Ток потребления, мА
85
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Поддерживается
