Артикул:

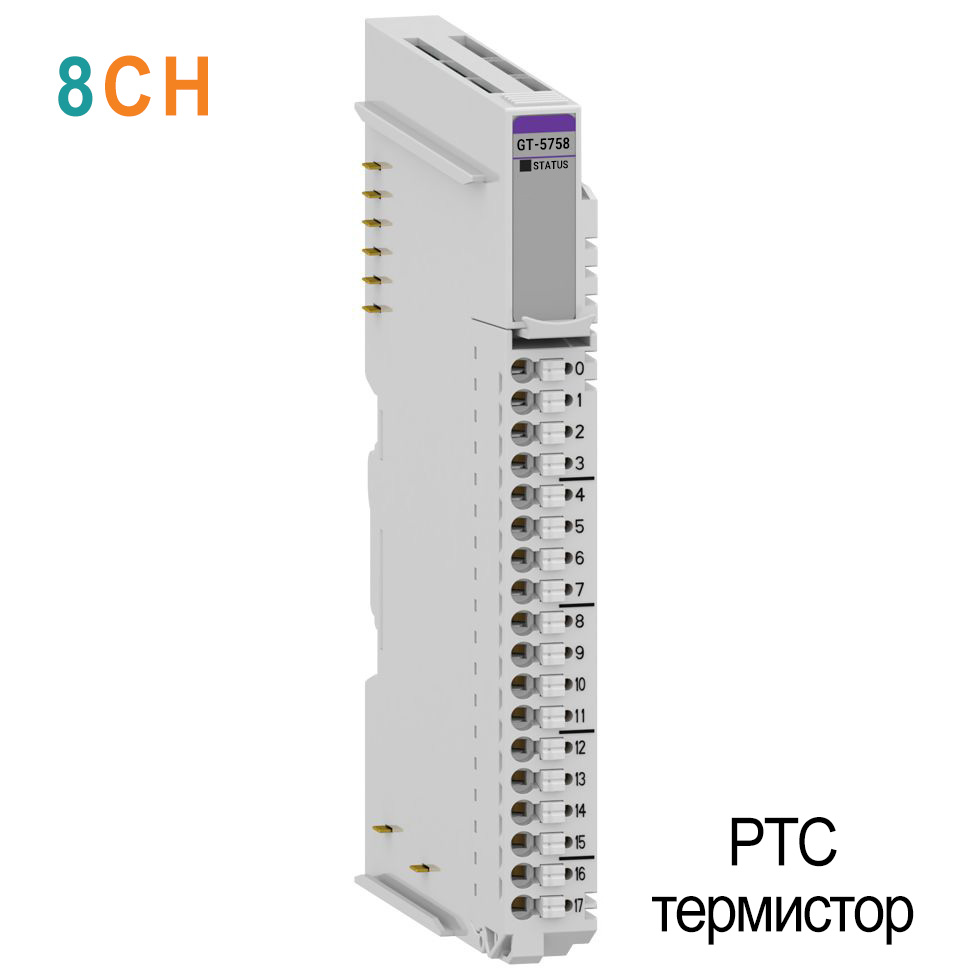

GT-5758
| Основные характеристики | |
| Модель | GT-5758 |
| Характеристики выводов | |
| Количество вводов | 8 несимметричных каналов, без изоляции между каналами |
| Типы датчиков | Датчики PTC |
| Тип подключения | 2-проводный |
| Формат данных | 16-бит (статусное слово, по 2 бита на канал) |
| Уставка перехода с «0» в «1» | R ≥ 3.1 кОм |
| Уставка перехода с «1» в «0» | R ≤ 1.5 кОм |
| Гистерезис | R = 1.5 кОм |
| Обнаружение обрыва | R ≥ 8 кОм |
| Обнаружение короткого замыкания | R ≤ 20 Ом |
| Напряжение датчика | ≤ 2.5 В |
| Ток датчика | ≤ 0.5 мА |
| Калибровка | Не требуется |
| Общие характеристики сигналов | |
| Диагностика | Отсутствие полевого питания: светодиод мигает |
| Время преобразования | 2 мсек / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 8 контактов, соединенных с 0 В полевого питания |
| Общие характеристики | |
| Потребление | Макс. 25 мА при 5 В DC |
| Гальваническая изоляция | Входы к логике: Да |
| Полевое питание: Не используется | |
| Полевое питание | Не используется, передается на следующий модуль |
| Сечение провода | Макс. 0.75 мм²(AWG 18) |
| Масса | 64 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+70 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~ 95% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
