Артикул:

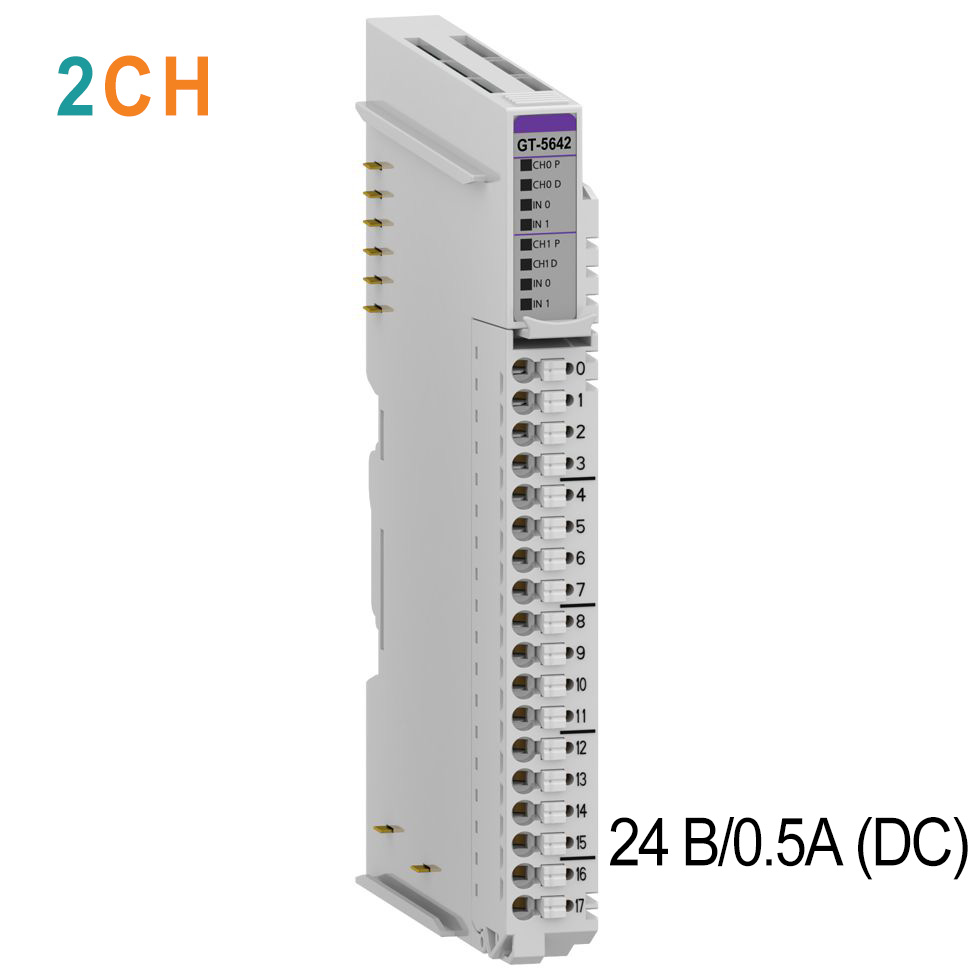

GT-5642
Характеристики импульсных выходов
| Количество каналов | 2 канала |
| Индикация | 4 зелёных индикатора состояния каналов |
|
Напряжение на канале |
24 В DC (номин.) |
|
Ток на канале |
0.5 А на канал при -40 °C ~ 45 °C 0.3 А на канал при 45 °C ~ 60 °C 2 А на модуль |
| Частота импульсного выхода | 1 - 300 кГц |
| Скважность импульсного выхода |
~ 50 % |
|
Максимальное количество импульсов |
-2147483647 ~ +2147483647 |
|
Разрядность счётчика импульсов |
32 бит на канал (включая знак) |
| Профиль управления | Трапецеидальный |
| Защита | Защита от короткого замыкания |
| Общие контакты | 4 контакта (0 В) |
Характеристики дискретных входов
| Количество каналов | 4 канала (Sink, с общим "-") |
| Индикаторы | 4 зелёных индикатора состояния каналов |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 15 В ~ 32 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 8.3 В DC при 25℃ |
|
Ток (логический "1") |
до 3.1 мА на канал при 30 В DC |
|
Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|
Входное сопротивление (номин.) |
10.72 кОм |
|
Общие контакты |
4 контакта (24 В) |
Базовые характеристики
| Рассеиваемая мощность | 75 мА при 5.0 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 45 мА при 24 В DC |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Импульсный выход Crevis GT-56xx, Серия G.pdf / PDF 0.96MB
1/1
—
Серия
Серия G
Тип модуля
Импульсный вывод
Количество каналов
2
Тип сигнала
24 В (DC)
Частотный диапазон
1 - 300 кГц
Ток потребления, мА
75
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
