Артикул:

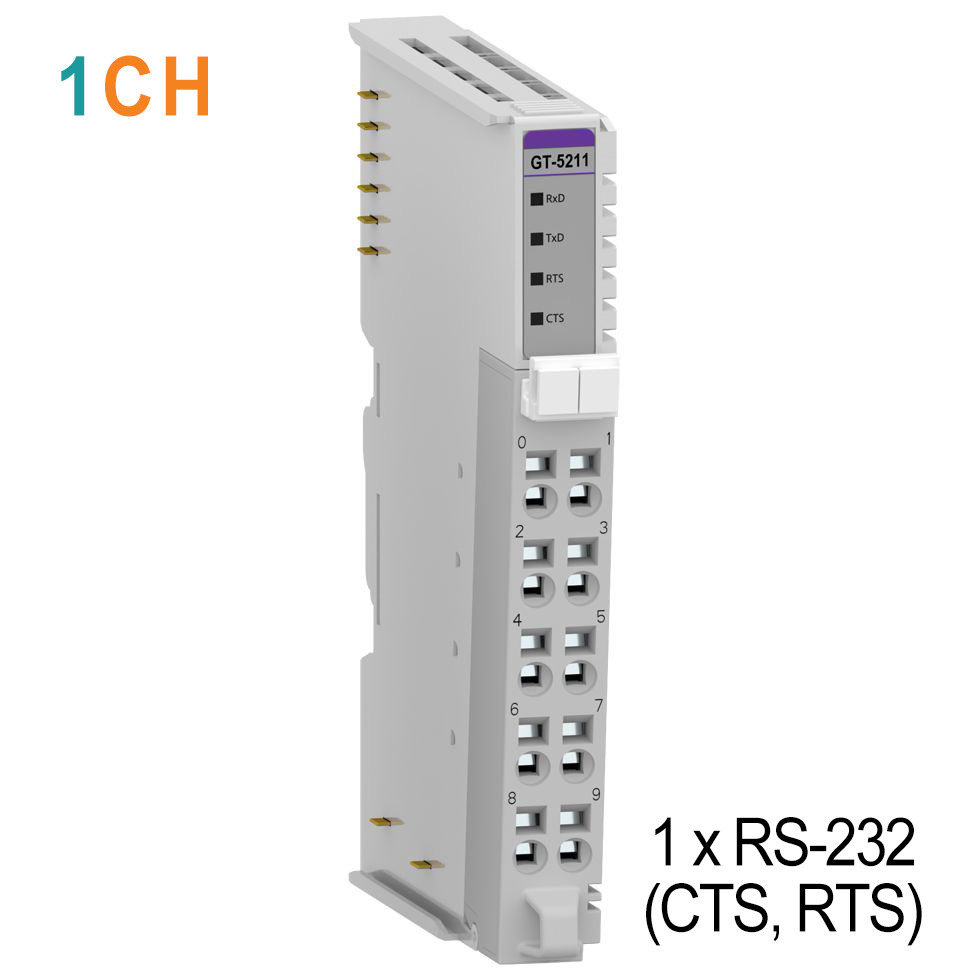

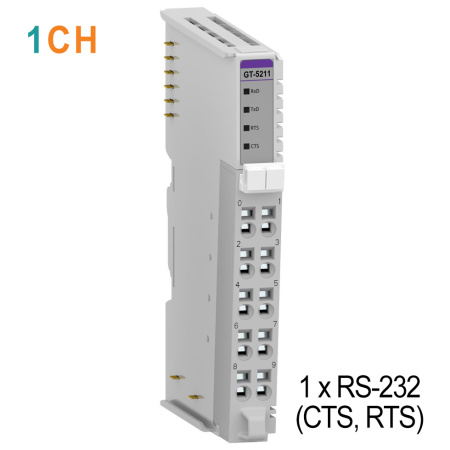

GT-5211
Характеристики интерфейса
| Интерфейс передачи данных | RS-232 |
| Количество каналов | 1 канал |
| Линии передачи данных | TxD, RxD, Дуплексный режим |
| Скорость передачи данных | 1200 ~ 115200 бод |
| Количество бит данных | 8 бит |
| Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
| Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
| Контроль потока | RTS, CTS |
| Тип кабеля | Рекомендуется использовать экранированный кабель |
| Длина кабеля | не более 15 м |
|
Напряжение сигнала низкого уровня |
-18 В ~ -3 В |
|
Напряжение сигнала высокого уровня |
3 В ~ 18 В |
|
Размер "окон" приёма / передачи данных |
Данные - 14 байт (по умолчанию), настраивается (Макс. 61 байта) Байт состояния интерфейса - 1 байт Байт управления интерфейсом - 1 байт |
| Буфер приёма (RxD) | 1024 байт |
| Буфер передачи (TxD) | 1024 байт |
Базовые характеристики
| Рассеиваемая мощность | 85 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание и внутренние цепи: Не используется Системное питание и внутренние цепи: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 57 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Интерфейсные модули Crevis GT-52xx, Серия G.pdf / PDF 2.35MB
1/1
—
Серия
Серия G
Тип модуля
Интерфейсные модули
Количество каналов
1
Тип интерфейса
RS-232
Ток потребления, мА
85
Тип разъема
RTB 10
Горячая замена
?
Hot backup
Не поддерживается
