Артикул:

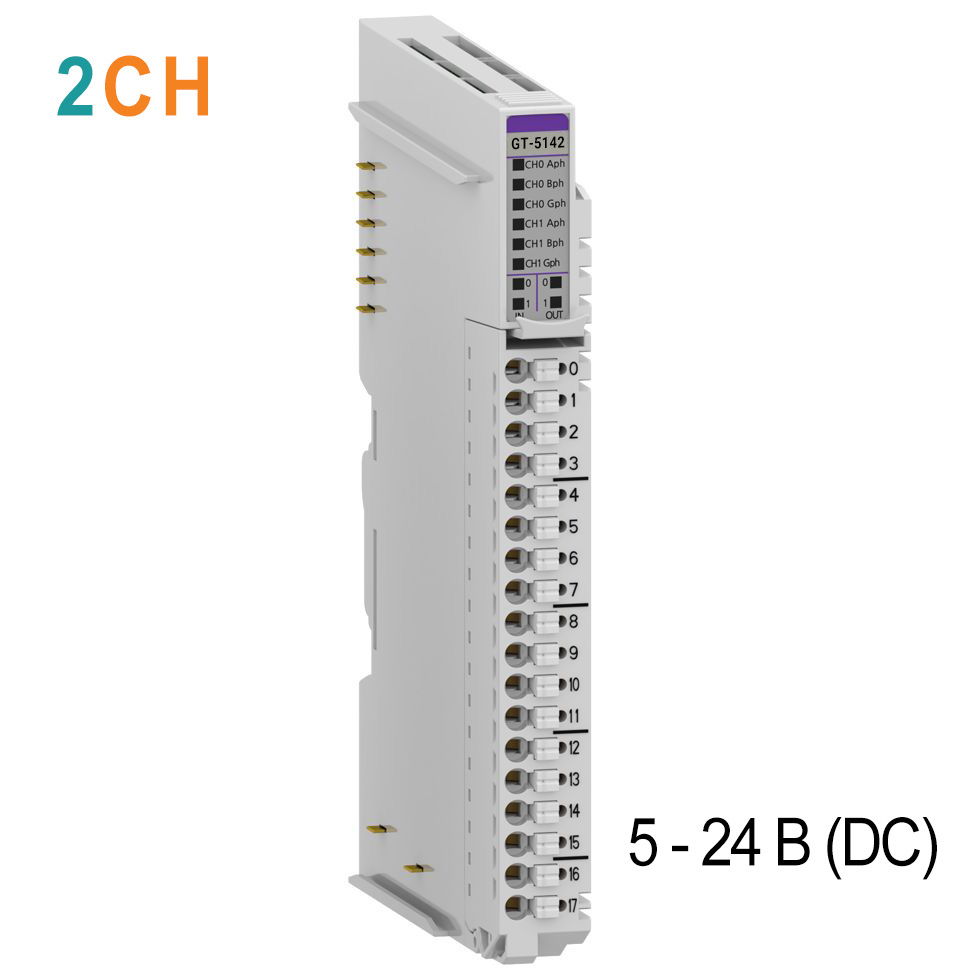

GT-5142
| Основные характеристики | |
| Модель | GT-5142 |
| Характеристики вводов высокоскоростного счетчика | |
| Количество вводов | 2 канала |
| - Энкодер, высокоскоростной счетчик, измерение частоты, длительности импульса и периода | |
| Индикация | 6 зеленых светодиодов состояния вводов |
| Номинальное входное напряжение | 5~24 В DC |
| Номинальный входной ток | 4 мА при 5 В DC |
| 11 мА при 24 В DC | |
| Мин. напряжение логической «1» | ≥ 4.8 В DC |
| Входная частота | 0~750 кГц в режиме энкодера (для энкодеров 1x – 350 кГц) |
| 0~500 кГц в режиме счетчика | |
| Режимы счета | с использованием 1 входа в канале: инкремент, декремент |
| с использованием 2 входов в канале: энкодер 4х, энкодер 2х, энкодер 1х, инкремент/ускорение, инкремент/сброс, декремент/ускорение, декремент/сброс, счет/направление, измерение частоты, изменение длительности импульса, измерение периода | |
| Режим работы «затворного» входа | Сохранить/Продолжить |
| Сохранить/Ждать/Возобновить | |
| Сохранить и сбросить/Ждать/Запуск | |
| Сохранить и сбросить/Запуск | |
| Разрядность счетчика | 32-битный, каждый канал |
| Характеристики дискретных вводов | |
| Количество вводов | 2 канала типа Sink |
| Индикация | 2 зеленых светодиода статуса входов |
| Напряжение логической «1» | Номинальное: 24 В DC |
| Диапазон напряжений: 15~28.8 В DC | |
| Ток логической «1» | 2.3 мА при 24 В DC |
| 2.7 мА при 28.8 В DC | |
| Задержка входного сигнала | с «0» на «1»: макс. 0.3 мс |
| с «1» на «0»: макс. 0.3 мс | |
| Входное сопротивление | 11.7 кОм |
| Характеристики дискретных выводов | |
| Потребление | 2 канала типа Source |
| Индикация | 2 зеленых светодиода статуса выходов |
| Выходное напряжение | Номинальное: 24 В DC |
| Диапазон напряжений: 15~28.8 В DC | |
| Падение напряжения при | Макс. 0.5 В DC при 25℃ |
| логической «1» | |
| Минимальный ток при логической «1» | 1 мА на канал |
| Ток утечки при логическом «0» | 20 мкА |
| Задержка выходного сигнала | с «0» на «1»: макс. 0.3 мс |
| c «1» на «0»: макс. 0.3 мс | |
| Максимальный выходной ток | 0.3 А / канал |
| Защиты по выходу | Защита от неправильной полярности |
| Защита от короткого замыкания | |
| Общие характеристики | |
| Потребление | Макс. 120 мА при 5 В DC |
| Гальваническая изоляция | Входы/выходы к логике: Да |
| Полевое питание: Нет | |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 15~28.8 В DC | |
| Потребление по полевой шине: 15 мА при 24 В DC | |
| Сечение провода | Макс. 0.75 мм2(AWG 18) |
| Масса | 63 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+60 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
