Артикул:
GN-9483

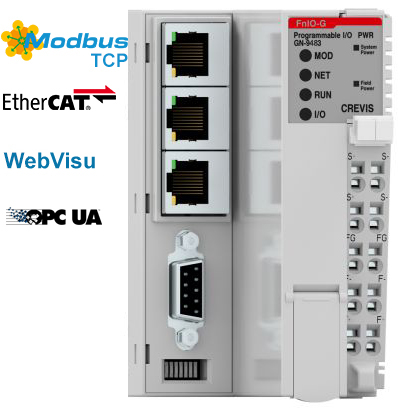

Программируемый контроллер GN-9483 серии G - старшая модель ПЛК CREVIS с CODESYS 3.5, EtherCAT Slave, Modbus TCP/UDP и Modbus RTU. Контроллер подходит для высокопроизводительных распределенных систем, где требуется программируемый узел EtherCAT, подключение последовательных устройств и локальная логика управления.
GN-9483 оснащен 16 Мбайт памяти программ, 16 Мбайт памяти данных и 12 Кбайт энергонезависимой памяти. Поддерживаются OPC DA, сервер и клиент OPC UA, MQTT, SNMP, SQL4CODESYS и WebVisu. К контроллеру подключается до 63 модулей серии G; для связи предусмотрены три RJ-45 и RS-232/RS-485 через DB9.
GN-9483 оснащен 16 Мбайт памяти программ, 16 Мбайт памяти данных и 12 Кбайт энергонезависимой памяти. Поддерживаются OPC DA, сервер и клиент OPC UA, MQTT, SNMP, SQL4CODESYS и WebVisu. К контроллеру подключается до 63 модулей серии G; для связи предусмотрены три RJ-45 и RS-232/RS-485 через DB9.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Промышленные контроллеры
Web-визуализация
—
Поддерживается
Среда программирования
—
CoDeSys V3.5
Тип интерфейса
—
RS-232, RS-485, Ethernet
Быстродействие
—
0,0270 мкс (10000 инструкций)
Все характеристики
Программирование
| Среда программирования | CoDeSys V3.5.11.3 |
| Память программ | 16 МБайт |
| Память данных |
16 МБайт Область памяти ввода: %IW0 ~ %IW2047 (2048 регистров) Область памяти вывода: %QW0 ~ %QW2047 (2048 регистров) Область памяти переменных: %MW0 ~ %MW8191 (8192 регистров) |
| Энергонезависимая память |
12 КБ (Retain: 6 КБ, Flag: 6 КБ) |
| Среда исполнения | Многозадачная |
| Языки программирования | IEC 61131-3 (LD, IL, ST, FBD, SFC) |
| OPC сервер | OPC DA, OPC UA |
| Онлайн-изменение | Поддерживается |
| Исходные коды: Выгрузка/Загрузка | Поддерживается |
| Передача файлов | Поддерживается |
| Точки останова | Поддерживается |
| Web-визуализация | Поддерживается |
| Часы реального времени (RTC) | Энергонезависимость : < 15 дней. Точность : < 2 мин/месяц |
| Макс. кол-во задач | 10 |
| Макс. кол-во задач (Циклическая) | 10 |
| Макс. кол-во задач (Статус) | 10 |
| Производительность | 0,1440 мкс (10000 инструкций) |
Интерфейсы
| Ethernet | |
|---|---|
| Тип адаптера | Master & Slave (Modbus TCP) |
| Скорость передачи данных | 10/100 Мб/с, Автоматическое согласование, Полный дуплекс |
| Коннектор | RJ-45 * 1 шт |
| Протоколы | Modbus TCP/UDP, SNTP, HTTP (Web-Визуализация, Web-сервер), DHCP/BOOTP, OPC сервер |
| Макс. кол-во узлов | Ограничено в соответствии со спецификацией Ethernet |
| Макс. число открытых сокетов | 24 (UDP: 8, TCP: 16, TCP_LISTEN: 10) |
| EtherCAT | |
| Тип адаптера | Slave |
| Скорость передачи данных | 100 Мб/с |
| Коннектор | RJ-45 * 2 шт |
| Макс. число EtherCAT пакетов |
RxPDO: 64 TxPDO: 64 |
| Макс. объем данных |
Модульная конфигурация: максимальный размер данных ограничивается в соответствии с объёмом данных модулей расширения. Немодульная конфигурация: 256 байт. |
| Протокол EtherCAT | EtherCAT Slave |
| Макс. кол-во узлов | 65535 |

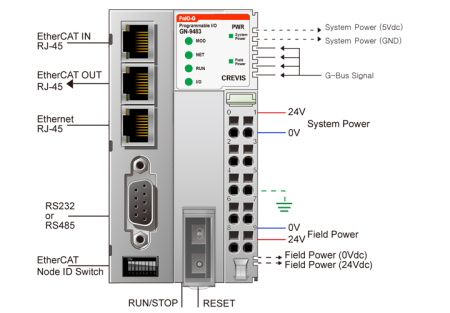

Базовые характеристики
| Рассеиваемая мощность | 110 мА (номин.) при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 32 В DC. Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 32 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 А при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Макс. число модулей расширения | 63 модуля |
| Объем данных в/в | Макс. 128 байт на модуль расширения |
| Вес | 167 г |
| Габариты модуля | 54 мм x 99 мм x 22 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
CoDeSys:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Промышленные контроллеры
Web-визуализация
Поддерживается
Среда программирования
CoDeSys V3.5
Тип интерфейса
RS-232, RS-485, Ethernet
Быстродействие
0,0270 мкс (10000 инструкций)
Память программ
16 Мбайт
Память данных
16 Мбайт
Энергонезависимая память
32 Кбайт
Дополнительный функционал
OPC Сервер (OPC DA, OPC UA), Онлайн-изменение, Точки останова, Передача файлов, MQTT, SNMP, SQL
Ток потребления, мА
110
Тип разъема
3 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 63 модулей
Основной протокол
Modbus TCP, EtherCAT
Протокол
EtherCAT, Modbus TCP
Резервирование
Не поддерживается
