Артикул:
NA-9261

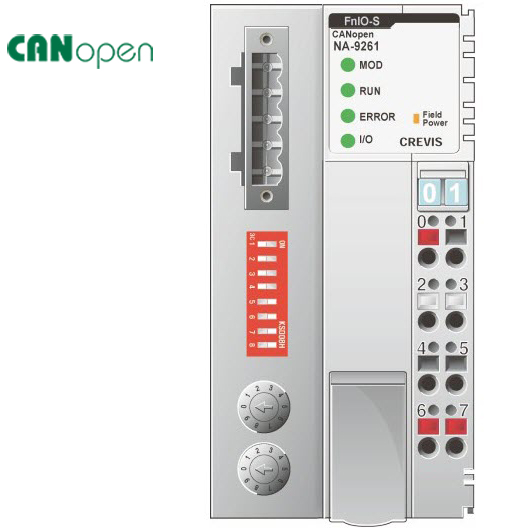

Адаптеры систем ввода/вывода (каплеры) NA-9261 применяются для связи удалённой станции I/O CREVIS с сетью CANopen, CiA 301; модель поддерживает до 63 модулей ввода/вывода.
Сетевое подключение: 5-контактный разъём; скорость обмена до 500 Кбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Сетевое подключение: 5-контактный разъём; скорость обмена до 500 Кбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC. Серия S снята с производства; CREVIS в России продолжает техническую поддержку и подбор замены.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Сетевой адаптер
Тип разъема
—
5-конт. разъем
Количество подключаемых модулей
—
до 63 модулей
Протокол
—
CANOpen
Резервирование
—
Не поддерживается
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), CANopen |
| Протокол обмена | CANopen, CiA 301 |
| Количество модулей расширения | не более 63 модулей |
| Объём данных (PDO) | до 32 TPDO / 32 RPDO |
|
Объём данных (SDO) |
1 (Standard SDOs) |
|
Методы соотнесения данных (PDO) |
Автоматический: CiA 301 (по умолчанию), Последовательный Ручной (Ссылка на индекс 0x20F0 / 6) |
|
Объём данных (входные / выходные) |
252 байт |
| Количество ведомых устройств | не более 99 устройств в одной сети |
| Скорость передачи данных | 10 / 20 / 50 / 100 / 125 / 250 / 500 / 800 / 1000 Кб/сек (по умолчанию) |

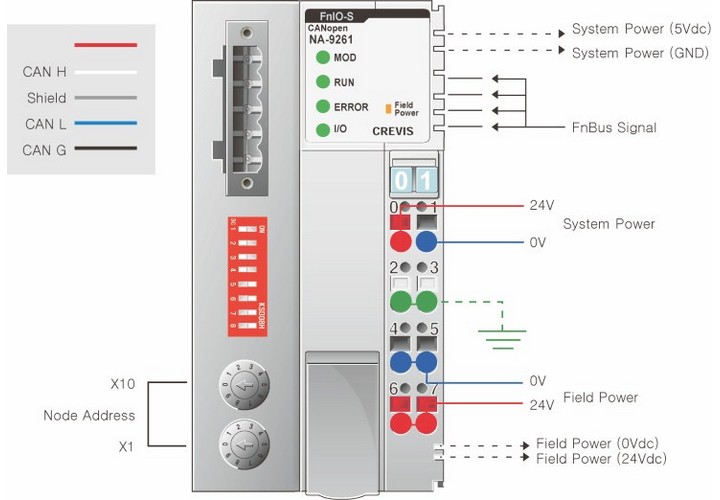

| Коннектор | 5-контактный коннектор |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 5 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 40 мА при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 167 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
