Артикул:
M9284
Сетевой адаптер систем ввода/вывода M9284 предназначен для подключения станции ввода/вывода CREVIS к сети CC-Link IE Field Basic и SLMP и поддерживает до 32 модулей ввода/вывода.
Сетевое подключение: два разъёма RJ45; скорость обмена 10/100 Мбит/с. Встроенный источник системной шины выдаёт 2 А при 5 В DC. Дополнительно поддерживается обмен Modbus TCP/UDP.
Сетевое подключение: два разъёма RJ45; скорость обмена 10/100 Мбит/с. Встроенный источник системной шины выдаёт 2 А при 5 В DC. Дополнительно поддерживается обмен Modbus TCP/UDP.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Сетевой адаптер
Тип разъема
—
2 x RJ-45
Количество подключаемых модулей
—
до 32 модулей
Протокол
—
CC-Link
Резервирование
—
Не поддерживается
Характеристики интерфейса
| Тип адаптера |
Ведомое устройство (Slave), CC-Link IE Field Basic Server |
| Протокол обмена |
CC-Link IE Field Basic, SLMP |
| Дополнительные протоколы обмена |
Modbus TCP/UDP, HTTP, DHCP, 10 TCP соединений |
| Номер порта |
61450 - для циклических данных (CyclicData) 61451 - для поиска устройств (NodeSearch) |
| Количество модулей расширения | не более 32 модулей |
| Количество занятых станций | не более 4 станций |
| Объём данных (RX, RY) | не более 32 байт на станцию |
| Объём данных (RWr, RWw) |
не более 256 байт на станцию |
| Точки связи (RX, RY) | не более 64 точек связи на станцию |
| Точки связи (RWr, RWw) |
не более 32 точек связи на станцию |
| Длина линии связи |
до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP |
| Количество ведомых устройств | ограничено спецификацией протокола Ethernet |
| Скорость передачи данных |
10/100 Мб/с, автоматическое согласование скорости передачи, полный дуплекс |
| Коннектор | RJ-45, 2 коннектора |
| Настройка IP-адреса |
Через DIP-переключатели, через DHCP/BOOTP или с помощью утилиты IOGuidePro |
| Диапазон IP-адресов |
xxx.xxx.xxx.1 ~ 253 (доступный диапазон адресов) xxx.xxx.xxx.254 ~ 255 (зарезервировано для IAP функций) |
| Режим IAP (сервисный) |
Включается при положении DIP-переключателей 254 или 255 |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 8 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |

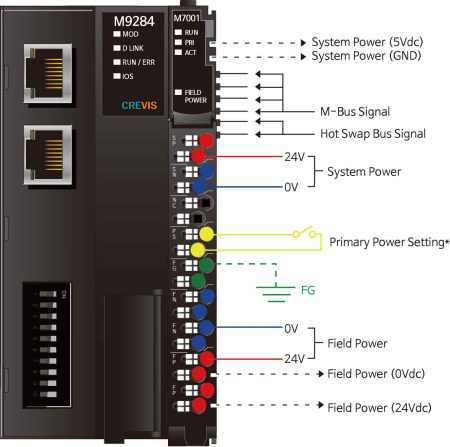

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 2 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 179 г |
| Габариты модуля | 54 мм x 110 мм x 75 мм |
