Артикул:
GN-9386

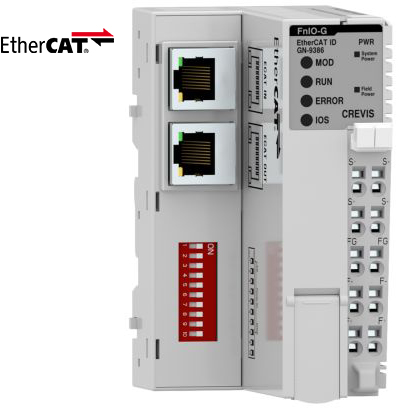

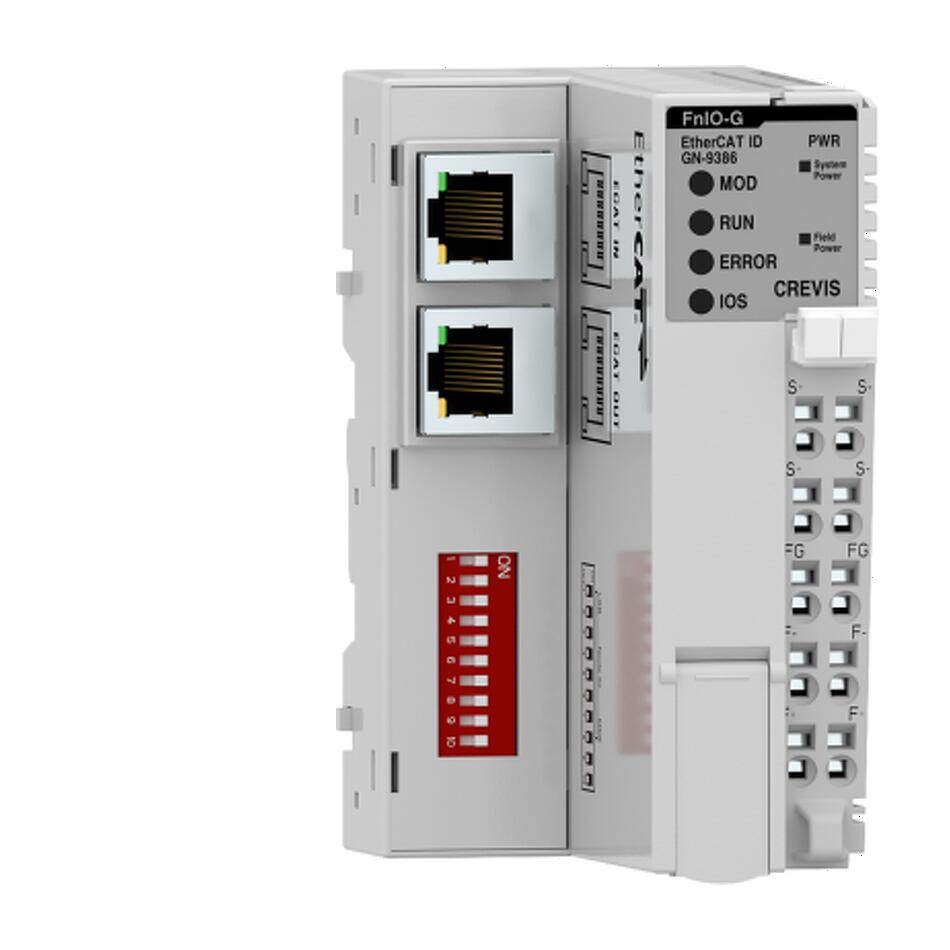

Адаптеры систем ввода/вывода (каплеры) GN-9386 применяются для связи удалённой станции I/O CREVIS с сетью EtherCAT; модель поддерживает до 63 модулей ввода/вывода.
Сетевое подключение: два разъёма RJ45; скорость обмена 100 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC.
Сетевое подключение: два разъёма RJ45; скорость обмена 100 Мбит/с. Встроенный источник системной шины выдаёт 1,5 А при 5 В DC.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Сетевой адаптер
Ток потребления, мА
—
70
Тип разъема
—
2 x RJ-45
Горячая замена
?
Hot backup
—
Не поддерживается
Количество подключаемых модулей
—
до 63 модулей
Все характеристики
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), EtherCAT ID |
| Протокол обмена | EtherCAT |
| Количество модулей расширения | не более 63 модулей |
|
Объём данных модулей расширения |
не более 128 байт на модуль расширения |
| Количество ведомых устройств |
не более 65535 устройств в одной сети |
| Скорость передачи данных | 100 Мб/c |
| Коннектор | RJ-45, 2 коннектора |
| Настройка IP-адреса | Не требуется |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |

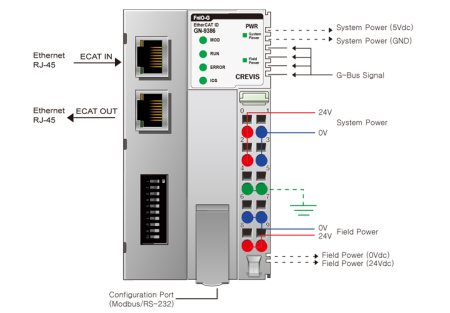

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 30 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 167 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Ток потребления, мА
70
Тип разъема
2 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 63 модулей
Протокол
EtherCAT
Резервирование
Не поддерживается
