Артикул:
GL-9084

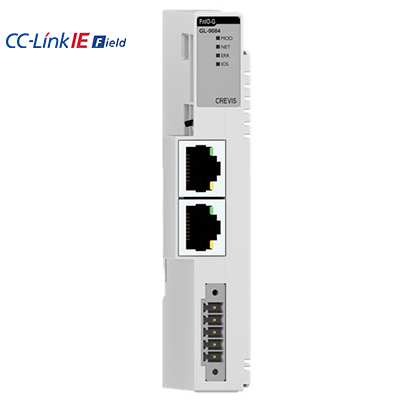

Адаптеры систем ввода/вывода (каплеры) GL-9084 применяются для связи станции ввода/вывода CREVIS с сетью CC-Link IE Field Basic и SLMP; модель поддерживает до 16 модулей ввода/вывода.
Сетевое подключение: два разъёма RJ45; скорость обмена 10/100 Мбит/с. Встроенный источник системной шины выдаёт 1,0 А при 5 В DC. Дополнительно поддерживается обмен Modbus TCP/UDP.
Сетевое подключение: два разъёма RJ45; скорость обмена 10/100 Мбит/с. Встроенный источник системной шины выдаёт 1,0 А при 5 В DC. Дополнительно поддерживается обмен Modbus TCP/UDP.
Акция
Специальное предложение
Цена по акции
11 664 ₽ (с НДС)
Товар участвует в распродаже. Количество ограничено.
Краткое описание
Серия
—
Серия G
Тип модуля
—
Сетевой адаптер
Ток потребления, мА
—
60
Тип разъема
—
2 x RJ-45
Горячая замена
?
Hot backup
—
Не поддерживается
Количество подключаемых модулей
—
до 16 модулей
Все характеристики
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), CC-Link IE Field Basic Server |
| Протокол обмена | CC-Link IE Field Basic, SLMP |
| Дополнительные протоколы обмена | Modbus TCP/UDP, HTTP, DHCP, 10 TCP соединений |
| Номер порта |
61450 - для циклических данных (CyclicData) 61451 - для поиска устройств (NodeSearch) |
| Количество модулей расширения | не более 16 модулей |
| Количество занятых станций | не более 4 станций |
| Объём данных (RX, RY) | не более 32 байт на станцию |
| Объём данных (RWr, RWw) | не более 256 байт на станцию |
|
Объём данных модулей расширения |
не более 256 байт входных данных и 256 байт выходных данных |
| Точки связи (RX, RY) | не более 64 точек связи на станцию |
| Точки связи (RWr, RWw) |
не более 32 точек связи на станцию |
| Длина линии связи | до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP |
| Количество ведомых устройств | не более 64 устройств в одной сети |
| Скорость передачи данных | 10/100 Mб/с, автоматическое согласование скорости передачи, полный дуплекс |
| Коннектор | RJ-45, 2 коннектора |
| Настройка IP-адреса | Через DIP переключатели, через DHCP/BOOTP или с помощью утилиты IOGuidePro |
| Диапазон IP-адресов |
xxx.xxx.xxx.1 ~ 253 (доступный диапазон адресов) xxx.xxx.xxx.254 ~ 255 (зарезервировано для IAP функций) |
| Режим IAP (сервисный) |
Включается при положении DIP-переключателей 254 или 255 |
| Индикация | 4 индикатора статуса модуля |
Базовые характеристики
| Рассеиваемая мощность | 60 мА при 24 В DC |

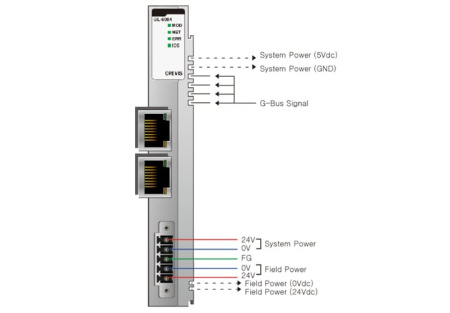

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 8 А DC |
| Питание модулей расширения | 1.0 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 76 г |
| Габариты модуля | 22 мм x 109 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Ток потребления, мА
60
Тип разъема
2 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 16 модулей
Протокол
CC-Link
Резервирование
Не поддерживается
