Артикул:

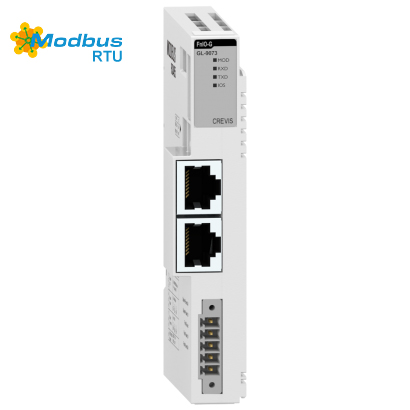

GL-9073
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), Modbus RTU/ASCII Server |
| Протокол обмена | Modbus RTU/ASCII |
| Количество модулей расширения | не более 16 модулей |
|
Объём данных модулей расширения |
не более 256 байт входных данных и 256 байт выходных данных |
| Длина линии связи | не более 500 м |
|
Количество ведомых устройств |
не более 7 устройств (GL-9073) в одной сети |
| Скорость передачи данных | 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод |
| Коннектор | RJ-45, 2 коннектора |
| Настройка Modbus адреса | через DIP-переключатели (1 - 7) |
| Индикация | 4 индикатора статуса модуля |
Базовые характеристики
| Рассеиваемая мощность | 20 мА при 24 В DC |

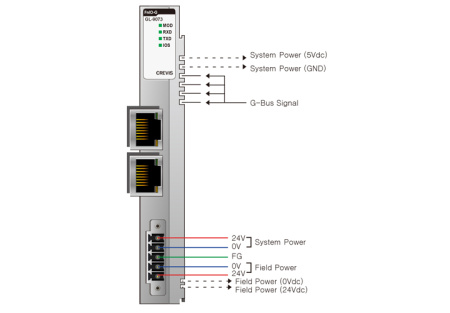

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) |
| Maкс. ток цепей полевого питания | 8 A DC |
| Питание модулей расширения | 1.0 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 77 г |
| Габариты модуля | 22 мм x 109 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Ток потребления, мА
75
Тип разъема
2 x RJ-45
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 16 модулей
Протокол
Modbus RTU
Резервирование
Не поддерживается
