Артикул:

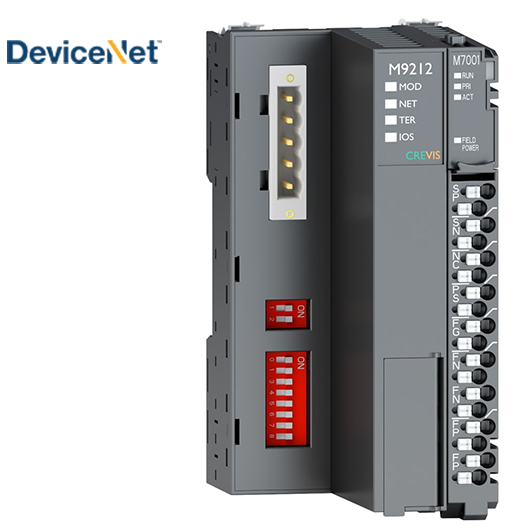

M9212
Характеристики интерфейса
| Тип адаптера |
Ведомое устройство (Slave, Group 2 Only), DeviceNet |
| Протокол обмена |
DeviceNet, поддерживаются следующие типы соединений: - Регулярный опрос (по запросу, Polling); - Циклический обмен данными (Cyclic); - Обмен по изменению состояния (COS); - Быстрый обмен данными (Bit-Strobe) |
| Количество модулей расширения | не более 63 модулей |
|
Объем данных модулей расширения |
не более 128 байт на модуль расширения |
| Длина линии связи | до 100 м при 500 Кб/с, до 250 м при 250 Кб/с, до 500 м при 125 Кб/с |
| Количество ведомых устройств | не более 64 устройств в одной сети |
| Скорость передачи данных | 125 Кб/с, 250 Кб/с, 500 Кб/с |
| Коннектор | 5-контактный коннектор |
| Установка MAC ID | настраивается с помощью DIP-переключателей |
|
Использование оконечного резистора (Termination Resistor) |
настраивается с помощью DIP-переключателей |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 8 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 300 мА при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 2 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 179 г |
| Габариты модуля | 54 мм x 110 мм x 75 мм |
