Артикул:

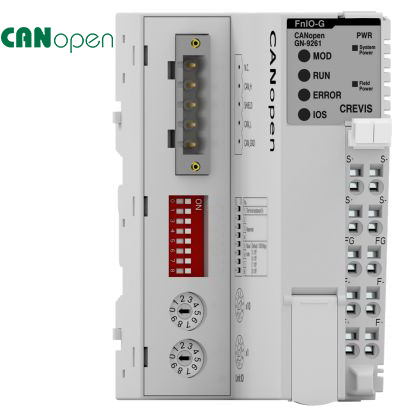

GN-9261
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), CANopen |
| Протокол обмена | CANopen, CiA 301 |
| Количество модулей расширения | не более 63 модулей |
| Объём данных (PDO) | до 32 TPDO / 32 RPDO |
|
Объём данных (SDO) |
1 (Standard SDOs) |
|
Методы соотнесения данных (PDO) |
Автоматический: CiA 301 (по умолчанию), Последовательный Ручной (Ссылка на индекс 0x20F0 / 6) |
|
Объём данных (входные / выходные) |
252 байт |
| Количество ведомых устройств | не более 99 устройств в одной сети |
| Скорость передачи данных | 10 / 20 / 50 / 100 / 125 / 250 / 500 / 800 / 1000 Кб/сек (по умолчанию) |
| Коннектор | 5-контактный коннектор |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 162 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Адаптер Crevis GN-9261, Серия G.pdf / PDF 1.35MB
1/1
—
Серия
Серия G
Тип модуля
Сетевой адаптер
Ток потребления, мА
70
Тип разъема
5-конт. разъем
Горячая замена
?
Hot backup
Не поддерживается
Количество подключаемых модулей
до 63 модулей
Протокол
CANOpen
Резервирование
Не поддерживается
