Артикул:
ST-2924
Модуль дискретного вывода ST-2924 серии S имеет 4 электромеханических релейных выхода с релейными контактами. Модуль коммутирует нагрузки 24 В AC/DC с током до 2 А на канал; подключение предусмотрено через RTB 8.
ST-2924 применяют для поддержания и ремонта ранее введенных в эксплуатацию станций ввода/вывода. Серия S снята с производства, однако CREVIS в России продолжает поддерживать установленное оборудование и помогает подобрать актуальную замену для модернизации системы.
ST-2924 применяют для поддержания и ремонта ранее введенных в эксплуатацию станций ввода/вывода. Серия S снята с производства, однако CREVIS в России продолжает поддерживать установленное оборудование и помогает подобрать актуальную замену для модернизации системы.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный вывод
Количество каналов
—
4
Тип сигнала
—
24 В (DC), 24 В (AC)

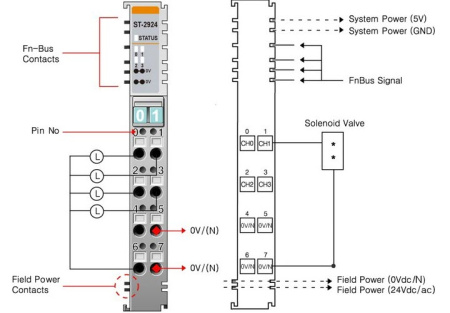

Тип разъема
—
RTB 8
Тип подключения
—
2-проводное
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала |
| Индикация |
4 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
| Выходное напряжение (логический "1") |
24 В AC/DC (номин.) |
| Время запаздывания |
с "0" на "1": не более 5 мс (24 В AC) с "1" на "0": не более 5 мс (24 В AC) с "0" на "1": не более 3 мс (24 В DC) с "1" на "0": не более 3 мс (24 В DC) |
| Токовая нагрузка |
не более 2 А на канал / 8 А на модуль |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 4 контакта |
Базовые характеристики
| Рассеиваемая мощность | 100 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Изоляционное напряжение: 2500 В (Vrms) |
| Полевое питание |
Напряжение питания: 24 В AC/DC (номин.) Диапазон напряжения: 0 ~ 28.8 В AC/DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный вывод
Количество каналов
4
Тип сигнала
24 В (DC), 24 В (AC)
Тип разъема
RTB 8
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Релейный
