Артикул:
M2368

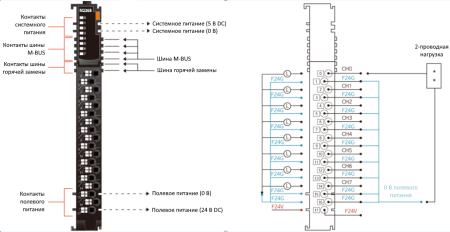

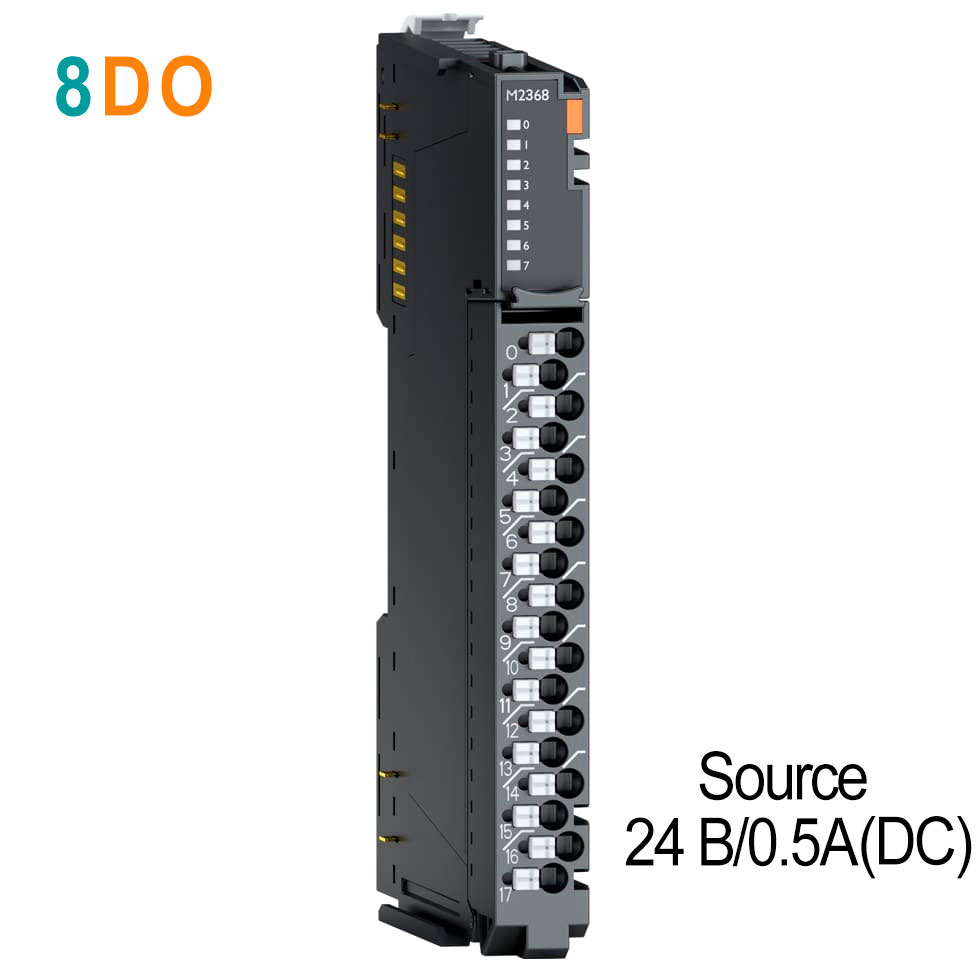

Модуль дискретного вывода M2368 серии M содержит 8 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 0,5 А на канал, суммарно до 4 А на модуль; подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,1/0,5 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Предусмотрена защита от короткого замыкания.
M2368 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Source со схемой подключения нагрузки; RTB 18 обеспечивает клеммное подключение полевых цепей. Горячая замена позволяет обслуживать модуль без отключения всей сборки.
M2368 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Source со схемой подключения нагрузки; RTB 18 обеспечивает клеммное подключение полевых цепей. Горячая замена позволяет обслуживать модуль без отключения всей сборки.
Цена по запросу
Наличие по запросу
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Дискретный вывод
Количество каналов
—
8
Тип сигнала
—
24 В (DC)
Тип разъема
—
RTB 18
Тип подключения
—
1-проводное (Source)
Все характеристики

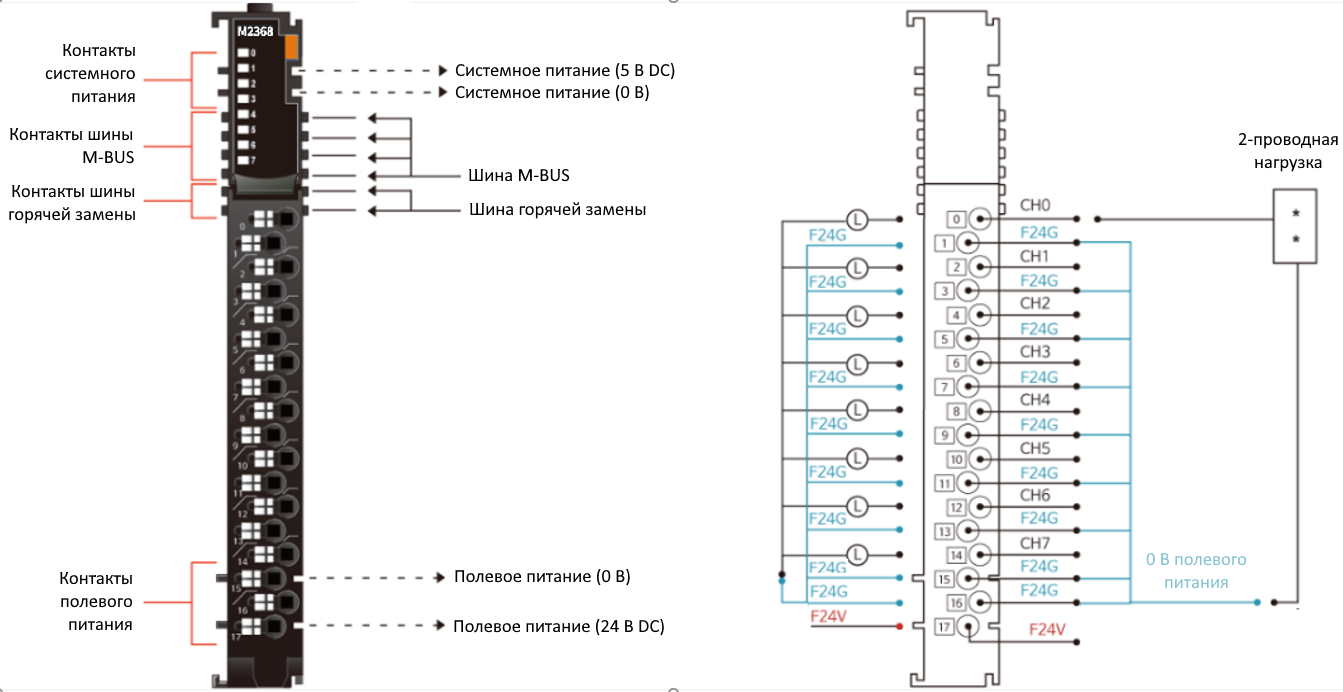

| Характеристики выводов | |
| Количество выводов | 8 каналов Source |
| Индикация | 8 зеленых индикаторов статуса канала |
| Выходное напряжение |
Номинальное: 24 В DC Рабочий диапазон: от 15 до 28.8 В DC |
| Падение напряжения при логической «1» | 0.5 В DC при 25ºC ~ 60ºC |
| Минимальный ток логической «1» | 1мА / канал |
| Ток утечки логического «0» | Макс. 10 мкА |
| Время переключения |
Из «0» в «1»: макс. 0.1 мс Из «1» в «0»: макс. 0.5 мс |
| Выходной ток нагрузки | Макс. 0.5 А на канал / 4A на модуль |
| Защита по выходу |
Защита от перегрузки: 1.9A при 25ºC для каждого канала Температурная защита Защита от короткого замыкания |
| Общие терминалы | 1 терминал 24 В / 9 терминалов 0 В |
| Общие характеристики | |
| Потребление по системной шине | Макс. 40 мА при 5.0 В DC |
| Гальваническая изоляция | Входы к логике, посредством оптопар |
| Полевое питание |
Номинальное напряжение: 24 В DC Диапазон напряжений: 18 ~ 28.8 В DC Потребление по полевой шине: Макс. 40 мА при 28.8 В DC |
| Сечение провода | Макс. 1.3 мм2 (AWG16) |
| Масса | 70 г. |
| Габариты (Ш х В х Г) | 12 x 110 x 75 мм |
| Горячая замена | Да |
| Параметры окружающей среды | |
| Рабочая температура | -25℃~60℃ |
| Рекомендуемая рабочая температура | -25℃~60℃ |
| Температура хранения | -40℃~85℃ |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11:2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2:2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | Декларации ТР ТС 004/2011, 020/2011 |
Техническое описание:
1/1
—
Серия
Серия M
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC)
Тип разъема
RTB 18
Тип подключения
1-проводное (Source)
Горячая замена
?
Hot backup
Поддерживается
