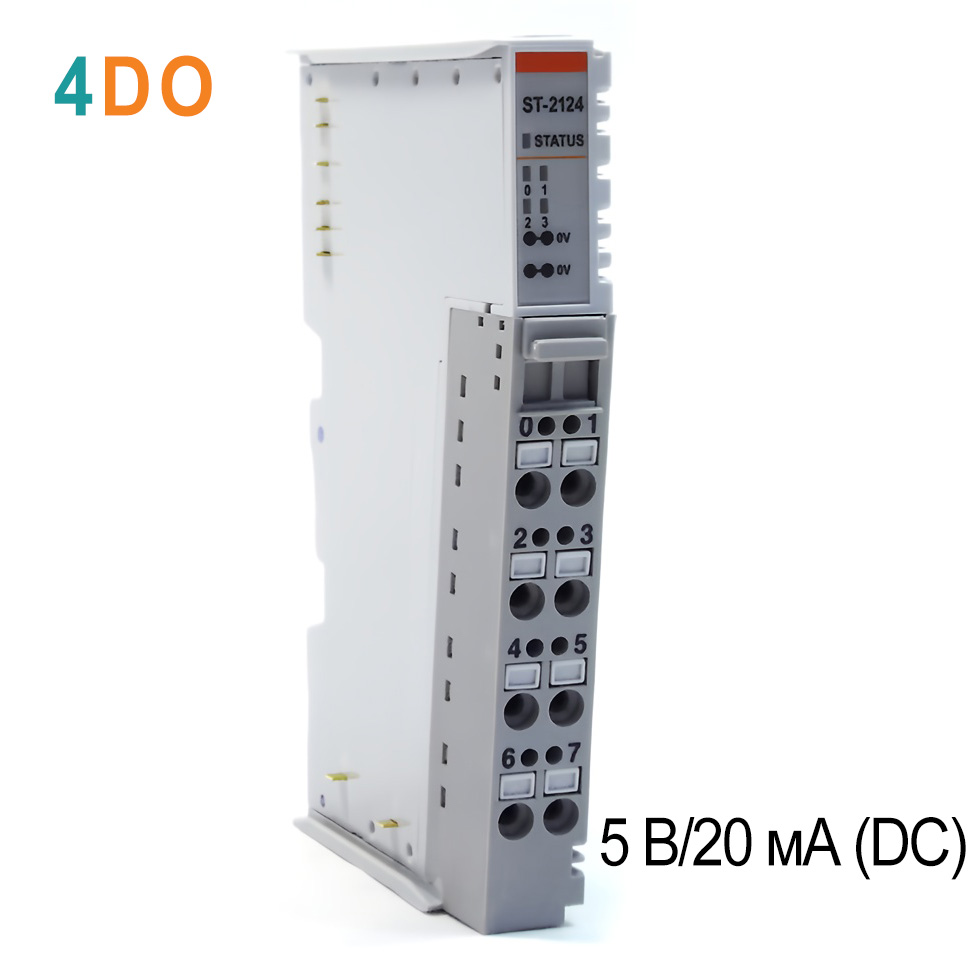

Артикул:
ST-2124

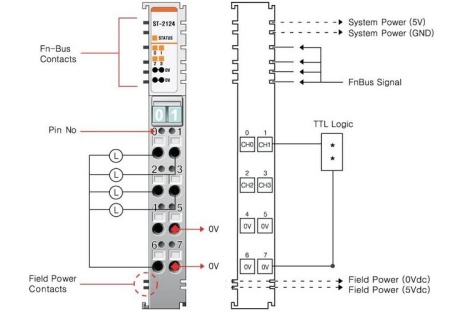

Характеристики выходов
| Количество каналов | 4 канала (неинвертированный TTL) |
| Индикация |
4 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
| Выходное напряжение (логический "1") |
5 В DC (номин.) 4.5 В ~ 5.5 В DC |
| Падение напряжения (логический "1") | не более 0.3 В DC при 25 °С |
| Частота выходного сигнала | до 50 кГц |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
| Токовая нагрузка | не более 20 мА на канал / 80 мА на модуль |
| Защита |
Защита от короткого замыкания Защита от перенапряжения (около 6 В DC) Защита от напряжения обратной полярности |
| Импульсный ток | 40 мА на интервале 10 мс |
| Общие контакты | 4 контакта (0 В) |
Базовые характеристики
| Рассеиваемая мощность | 50 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 5 В DC (номин.) Диапазон напряжения: 4.5 ~ 5.5 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный вывод
Количество каналов
4
Тип разъема
RTB 8
Тип подключения
Другое
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Транзисторный
