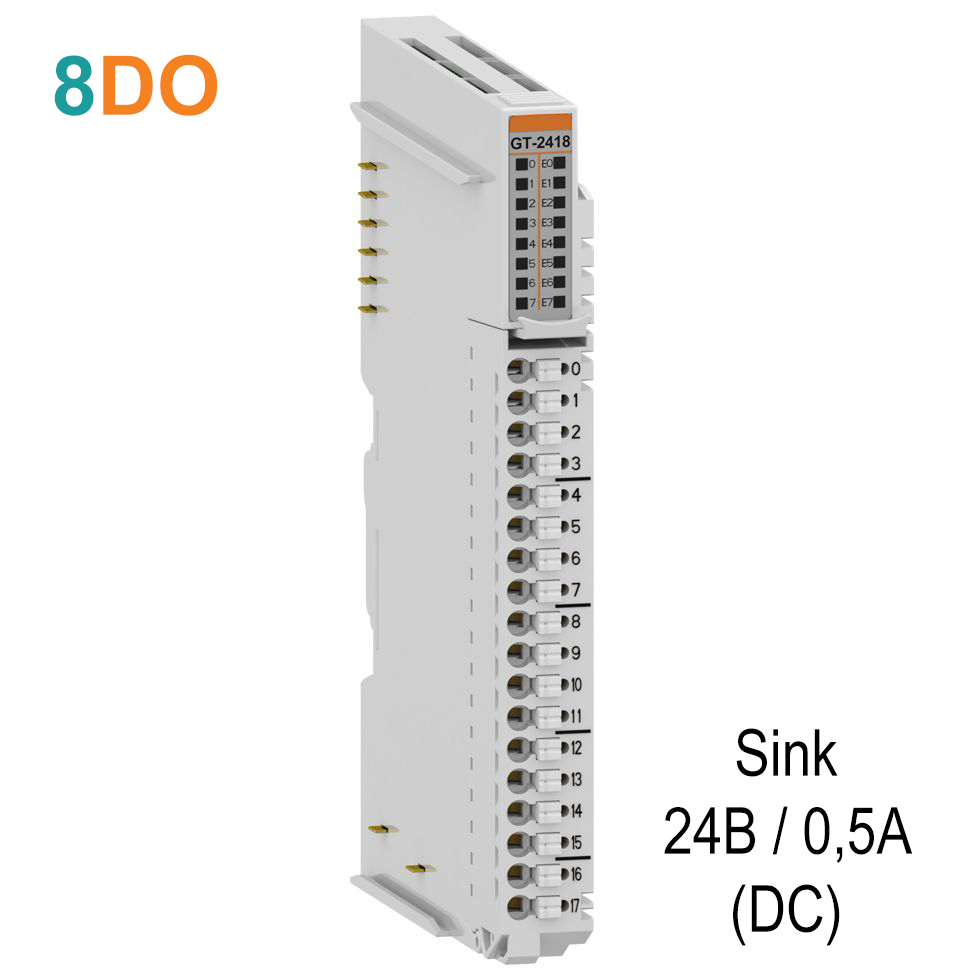

Артикул:
GT-2418
Характеристики выходов
| Количество каналов | 8 каналов (Sink, с общим "+") |
| Индикация |
8 зелёных индикаторов статуса канала и 8 красных индикаторов дополнительной диагностики |
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 30 В DC |
| Падение напряжения (логический "1") | не более 0.3 В DC при 25 °С |
| Ток (логический "1") | 1 мА на канал |
| Ток утечки (логический "0") | не более 20 мкА |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.4 мс |
| Токовая нагрузка | не более 0.5 А на канал / 4 А на модуль |
| Защита |
Лимит перегрузки по току: 3.5 А на каждый канал при 25 °C Отключение при перегреве: 175 °C Защита от короткого замыкания |
| Общие контакты | 2 контакта (0 В и 24 В) |
Базовые характеристики
| Рассеиваемая мощность | 55 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Дискретный вывод Crevis GT-2xxx, Серия G.pdf / PDF 3.67MB
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
RTB 10
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Транзисторный
