Артикул:

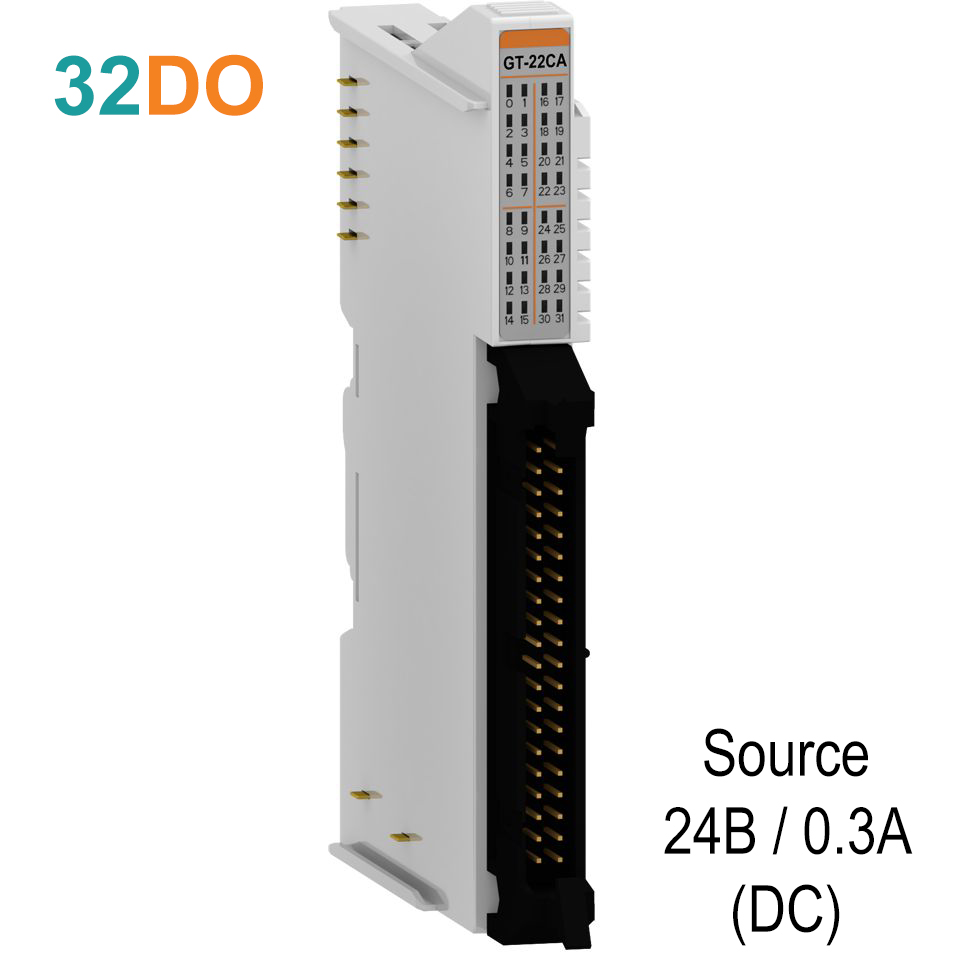

GT-22CA
Характеристики выходов
| Количество каналов | 32 канала (Source, с общим "-") |
| Индикация | 32 зелёных индикатора статуса канала |
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 30 В DC |
| Падение напряжения (логический "1") | не более 0.3 В DC при 25 °С |
| Ток (логический "1") | 1 мА на канал |
| Ток утечки (логический "0") | не более 5 мкА |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.5 мс |
| Токовая нагрузка | не более 0.3 А на канал / 6 А на модуль |
| Защита |
Лимит перегрузки по току: 6.5 А на каждый канал при 25 °C Отключение при перегреве: 4 А на каждый канал при 25 °C Защита от короткого замыкания |

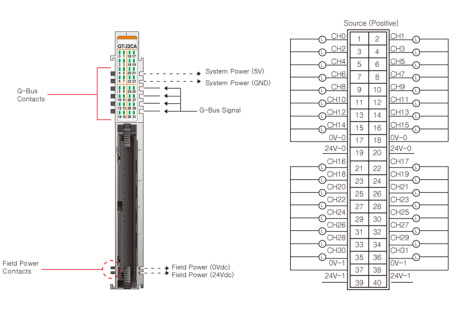

| Общие контакты | 4 контакта (0 В) |
Базовые характеристики
| Рассеиваемая мощность | 65 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 15 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Разъём IDC 40 (AWG 22) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Дискретный вывод Crevis GT-2xxx, Серия G.pdf / PDF 3.67MB
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
32
Тип сигнала
24 В (DC)
Ток потребления, мА
65
Тип разъема
IDC 40
Тип подключения
1-проводное (Source)
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Транзисторный
