Артикул:
ST-1904

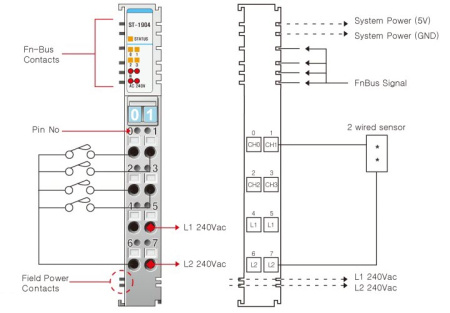

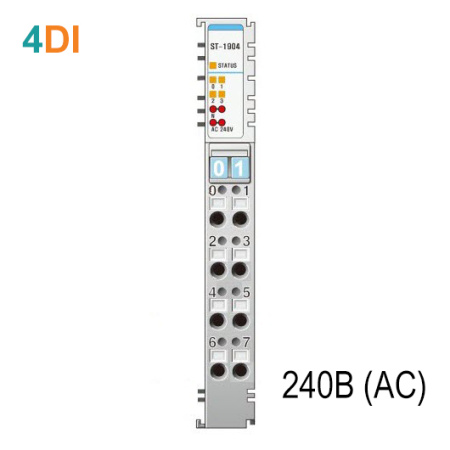

Модуль ввода дискретных сигналов ST-1904 серии S имеет четыре входа 240 В AC и подключается через RTB 8. Модель использовалась для непосредственного контроля высоковольтных цепей переменного тока.
Серия S снята с производства, но техническая поддержка эксплуатируемых модулей CREVIS в России сохраняется. Для новых систем вместо ST-1904 рекомендуется подобрать подходящий по напряжению и назначению аналог серии G или M.
Серия S снята с производства, но техническая поддержка эксплуатируемых модулей CREVIS в России сохраняется. Для новых систем вместо ST-1904 рекомендуется подобрать подходящий по напряжению и назначению аналог серии G или M.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный ввод
Количество каналов
—
4
Тип сигнала
—
240 В (AC)
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное
Все характеристики
Характеристики входов
| Количество каналов | 4 канала |
| Индикация | 4 зелёных индикатора статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
240 В AC (номин.) 170 В ~ 264 В AC |
|
Напряжение детектирования сигнала (логический "0") |
до 130 В AC |
| Ток (логический "1") | до 12 мА на канал при 264 В AC |
| Время запаздывания |
с "0" на "1": не более 10 мс с "1" на "0": не более 10 мс |
| Входное сопротивление (номин.) | 22 кОм |
| Частота входного сигнала |
47 ~ 63 Гц |
| Общие контакты | 4 контакта (L2 / N) |
Базовые характеристики
| Рассеиваемая мощность | 35 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 240 В AC (номин.) Диапазон напряжений: 170 ~ 264 В AC |
| Подключение |
Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
4
Тип сигнала
240 В (AC)
Тип разъема
RTB 8
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
