Артикул:
ST-1804

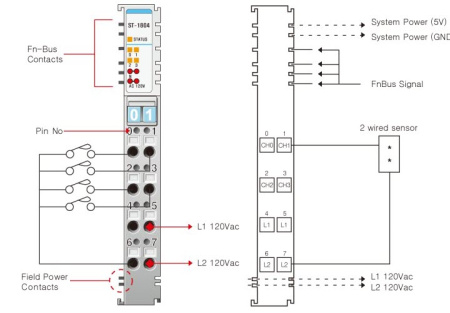

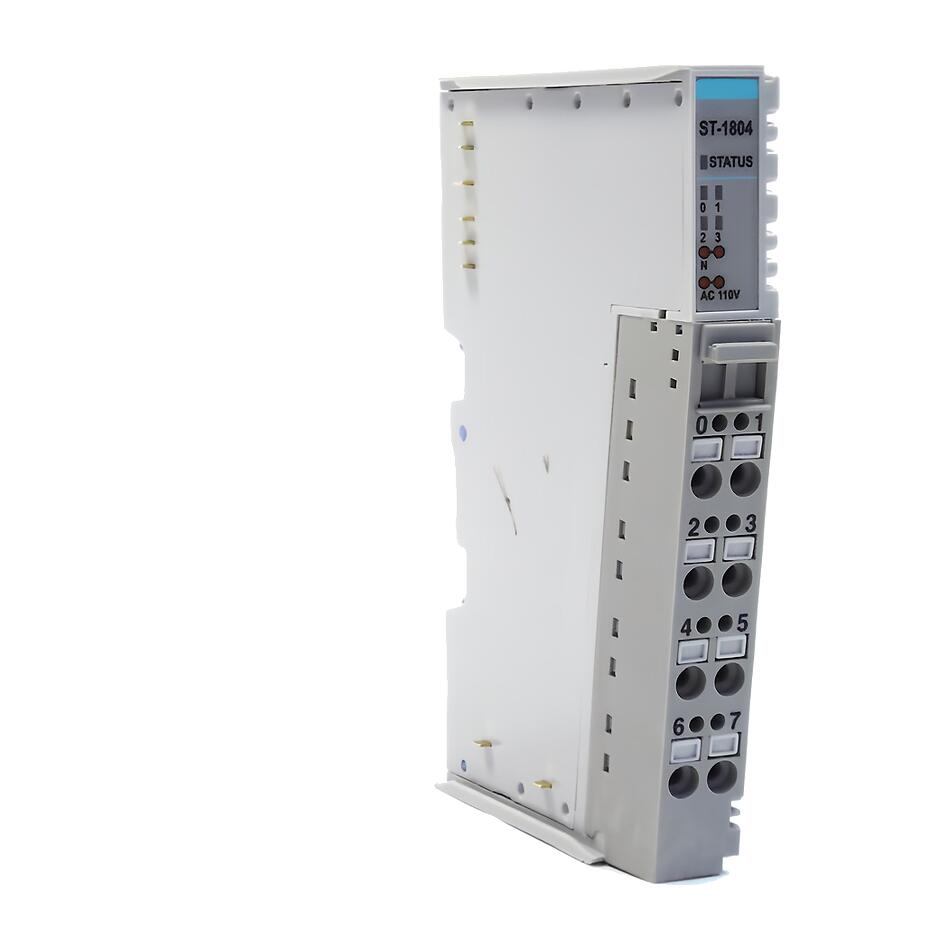

Модуль дискретного ввода ST-1804 серии S рассчитан на четыре потенциальных сигнала 120 В AC. Цепи подключаются через RTB 8; модель применялась для контроля релейного и силового оборудования переменного тока.
ST-1804 больше не производится, поскольку серия S снята с производства. CREVIS в России поддерживает установленное оборудование, а для нового проекта или замены следует подобрать функциональный аналог из актуальных серий G и M.
ST-1804 больше не производится, поскольку серия S снята с производства. CREVIS в России поддерживает установленное оборудование, а для нового проекта или замены следует подобрать функциональный аналог из актуальных серий G и M.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный ввод
Количество каналов
—
4
Тип сигнала
—
120 В (AC)
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное
Все характеристики
Характеристики входов
| Количество каналов | 4 канала |
| Индикация |
4 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
|
Напряжение детектирования сигнала (логический "1") |
120 В AC (номин.) 85 В ~ 132 В AC |
|
Напряжение детектирования сигнала (логический "0") |
до 60 В AC |
| Ток (логический "1") | до 8 мА на канал при 132 В AC |
| Время запаздывания |
с "0" на "1": не более 10 мс с "1" на "0": не более 10 мс |
| Входное сопротивление (номин.) | 11 кОм |
| Частота входного сигнала |
47 ~ 63 Гц |
| Общие контакты | 4 контакта (L2 / N) |
Базовые характеристики
| Рассеиваемая мощность | 35 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 120 В AC (номин.) Диапазон напряжений: 85 ~ 132 В AC |
| Подключение |
Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
4
Тип сигнала
120 В (AC)
Тип разъема
RTB 8
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
