Артикул:
ST-131F

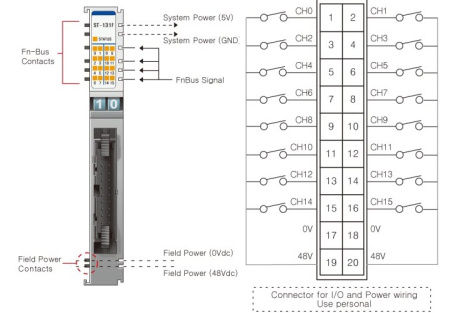

Модуль ввода дискретных сигналов ST-131F серии S предназначен для 16 сигналов 48 В DC по схеме Sink. Разъем IDC 20 обеспечивал компактное подключение многоканальных дискретных цепей 48 В.
Серия S больше не выпускается. CREVIS в России сохраняет техническую поддержку эксплуатируемого оборудования, а для модернизации вместо ST-131F рекомендуется выбрать актуальный модуль серии G или M.
Серия S больше не выпускается. CREVIS в России сохраняет техническую поддержку эксплуатируемого оборудования, а для модернизации вместо ST-131F рекомендуется выбрать актуальный модуль серии G или M.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный ввод
Количество каналов
—
16
Тип сигнала
—
48 В (DC)
Тип разъема
—
IDC 20
Тип подключения
—
1-проводное (Sink)
Все характеристики
Характеристики входов
| Количество каналов | 16 каналов (Sink, с общим "-") |
| Индикация |
16 зелёных индикаторов статуса канала и 1 индикатор статуса модуля |
|
Напряжение детектирования сигнала (логический "1") |
48 В DC (номин.) 34 В ~ 60 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 20 В DC |
| Ток (логический "1") | до 2.5 мА на канал при 60 В DC |
| Время запаздывания |
с "0" на "1": не более 3 мс с "1" на "0": не более 3 мс |
| Входное сопротивление (номин.) | 27 кОм |
| Общие контакты | 4 контакта (0 В и 48 В) |
Базовые характеристики
| Рассеиваемая мощность | 45 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 48 В DC (номин.) Диапазон напряжений: 34 ~ 60 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
16
Тип сигнала
48 В (DC)
Тип разъема
IDC 20
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
